ND 1200 QUADRA-CHEK 45
1
.4 Medición de car
a
ct
erísticas de pieza
Medir líneas
Para medir una línea se requiere un mínimo de 2 puntos. Se pueden
palpar hasta 100 puntos que se procesarán mediante un algoritmo de
ajuste para definir una línea.
U Pulsar la tecla MEDICIÓN LÍNEA. Se muestra la
pantalla Palpar Línea. Pulsar la tecla dos veces para
medir una serie de líneas utilizando auto-repetición.
U Mover la plataforma para posicionar las cruzetas sobre
un punto final de la línea y pulsar la tecla ENTER.
U Mover la plataforma para posicionar las cruzetas sobre
el otro punto final de la línea y pulsar la tecla ENTER.
U Pulsar la tecla FINALIZAR para completar la medición.
Se muestra la posición y el ángulo y la característica
línea se añade en la lista de características.
U Si es necesario, pulsar la softkey CAMBIAR para
modificar el algoritmo de ajuste.
El algoritmo de ajuste de línea incluye:
„ LSBF: Ajuste determinado por minimación de la suma de
desviaciones cuadradas de puntos del ajuste de forma.
„ ISO: Ajuste determinado por minimación de la desviación de forma.

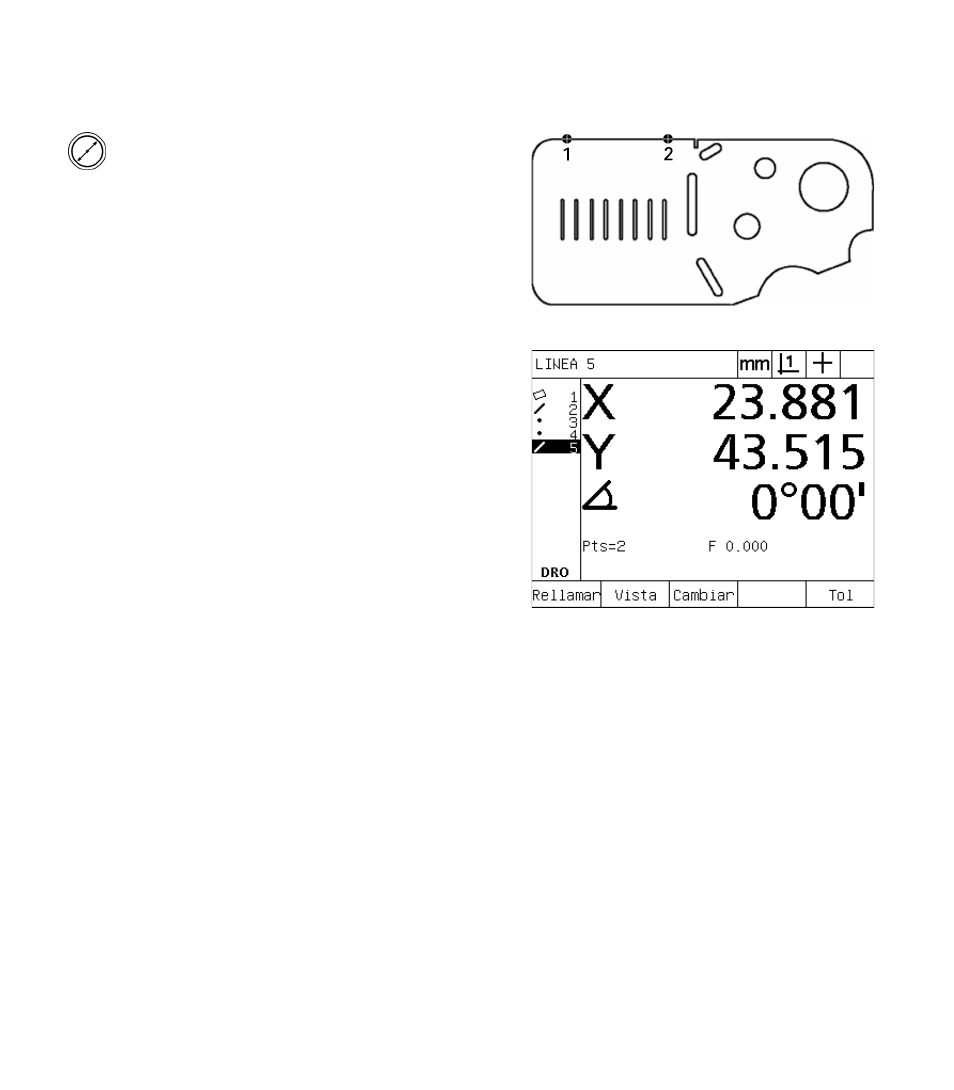

Palpar una línea en la pieza
Se muestra la posición y el ángulo de la línea y la
característica línea se añade en la lista de
características.
