22 1 Operación
1
.2 F
u
nciones básicas del ND 120
0 Pantalla LCD y layout de las softkeys
La pantalla del ND 1200 muestra informaciones en uno de cuarto
modos de funcionamiento:
„ Modo DRO muestra las posiciones actuales de los ejes
„ Modo de evaluación de característica las pantallas se pueden
conmutar entre dos pantallas que muestran todos los resultados de
medición y la nube de datos para los puntos obtenidos
„ Modo de medición de característica muestra el tipo de
característica, puntos obtenidos y las posiciones actuales de los ejes
durante las mediciones
„ Modo ajustes muestra las pantallas instalación y ajustes del
ND 1200
Las softkeys varían para adaptarse a las actividades indicadas en la
pantalla.
Pantalla del modo DRO y softkeys
La pantalla DRO muestra:
„ A la izquierda, la lista de características de las características
medidas
„ En la esquina superior derecha la unidad de medición, origen actual
y tipo de palpador
„ Las posiciones actuales de todos los ejes
„ Estado de alineación de la pieza: un pequeño rectángulo sobre la
letra del eje indica que la pieza está alineada para la medición de eje
(se realizó una desviación)
„ Funciones de softkey para seleccionar un tipo de palpador y
aprendizaje (calibración) de la detección óptica de arista (opcional)
Las pantallas instalación y ajuste y las softkeys se
describirán más adelante en el capítulo 2: Instalación,
Ajustes y Especificaciones.

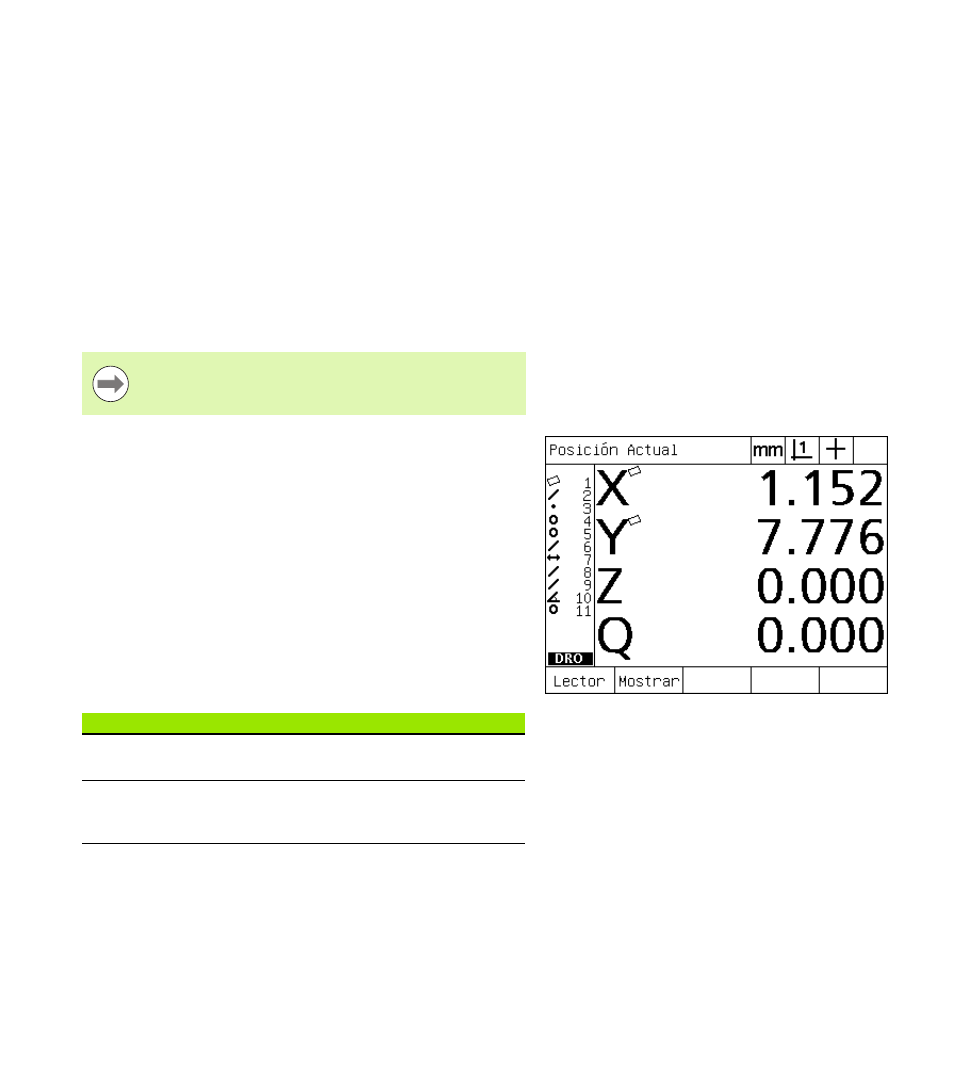

Pantalla DRO de posición actual mostrando las
posiciones actuales de los ejes
Softkeys DRO Función
Lector Conmuta entre cruzeta y palpadores ópticos de
detección de arista
Mostrar Inicia el asistente para calibrar la luz de la
detección óptica de arista. Durante el proceso,
los mensajes en pantalla le guiarán.
