24 1 Operación
1
.2 F
u
nciones básicas del ND 120
0 Pantalla modo de medición de característica y softkeys
La pantalla modo de medición de característica se muestra después
de iniciar una medición de característica pulsando una tecla
MEDICIÓN e indica:
„ A la izquierda, la lista de características de las características
medidas
„ En la esquina superior derecha la unidad de medición, origen actual
y tipo de palpador
„ El tipo de característica detectado y el número de los puntos de dato
obtenidos
„ Las posiciones actuales de todos los ejes

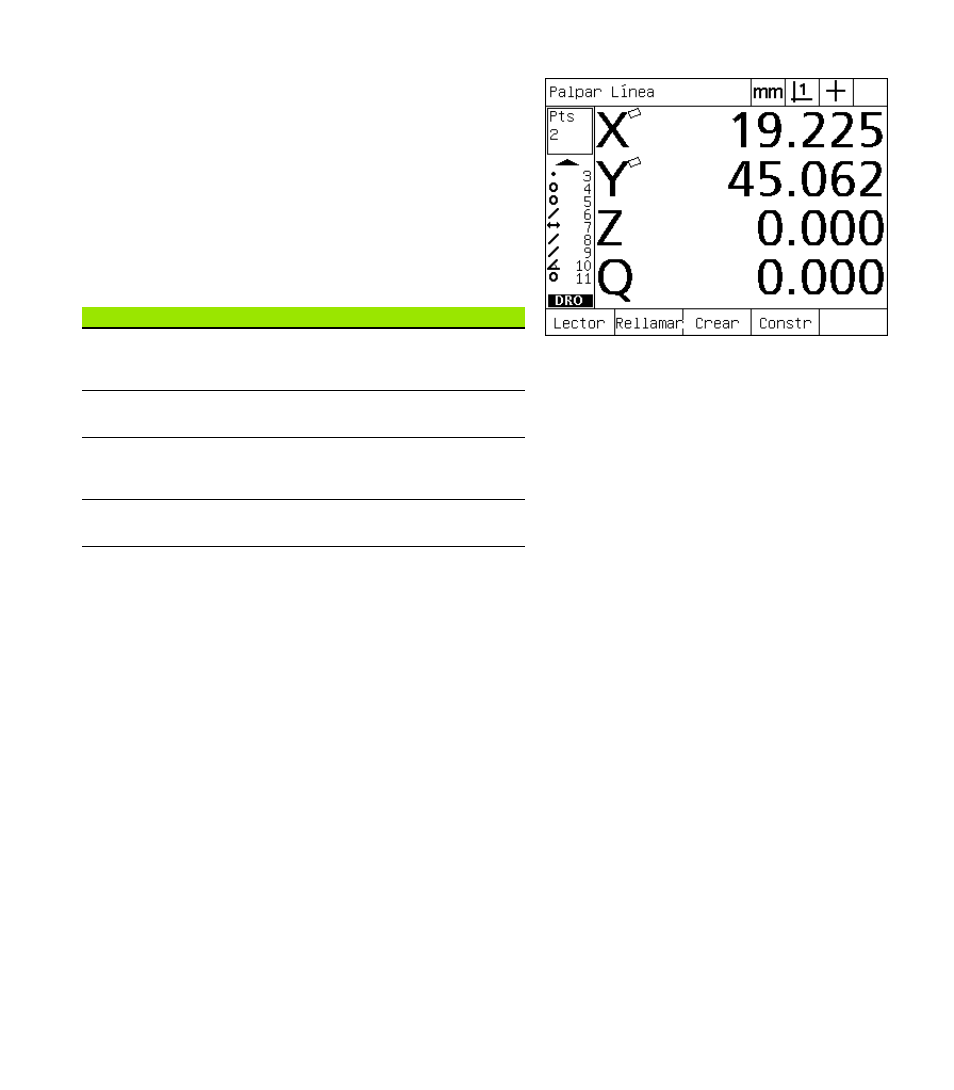

Pantalla modo de medición de característica
mostrando el tipo de característica y los puntos
obtenidos
Softkeys DRO Función
Lector Conmuta entre cruzeta y palpadores ópticos de
detección de arista (sólo disponible con la
opción de la detección óptica de arista).
Rellamar Rellama la primera característica de base de
una característica de nueva construcción.
Crear Muestra los campos para la introducción de
datos para crear el tipo de característica
especificado.
Const Inicia la construcción de una característica
nueva.
