58 1 Operación
1
.7 Aplicar t
o
ler
ancias
Ejemplo para la aplicación de una tolerancia
En este ejemplo se aplica una tolerancia de forma (redondez) sobre
una característica de círculo:
U Resaltar la característica deseada en la lista de características
utilizando las teclas FLECHA. En este ejemplo, la característica
círculo es resaltada.
U Pulsar la softkey TOL para mostrar las alternativas de tolerancia
sobre las softkeys en la parte inferior de la pantalla. En este ejemplo,
las alternativas de tolerancia de círculo son:
„ POS (Posición)
„ FORMA
„ DESCENTRAJE
„ CON (Concentricidad)
U Pulsar la softkey correspondiente del tipo de tolerancia deseado
para mostrar la pantalla de entrada de datos. En este ejemplo se
pulsó la softkey FORMA y se muestra la pantalla de entrada de
datos para especificar la tolerancia de redondez. Inicialmente, el
campo de datos tolerancia (margen Tol.) contiene la desviación
medida de la redondez ideal.

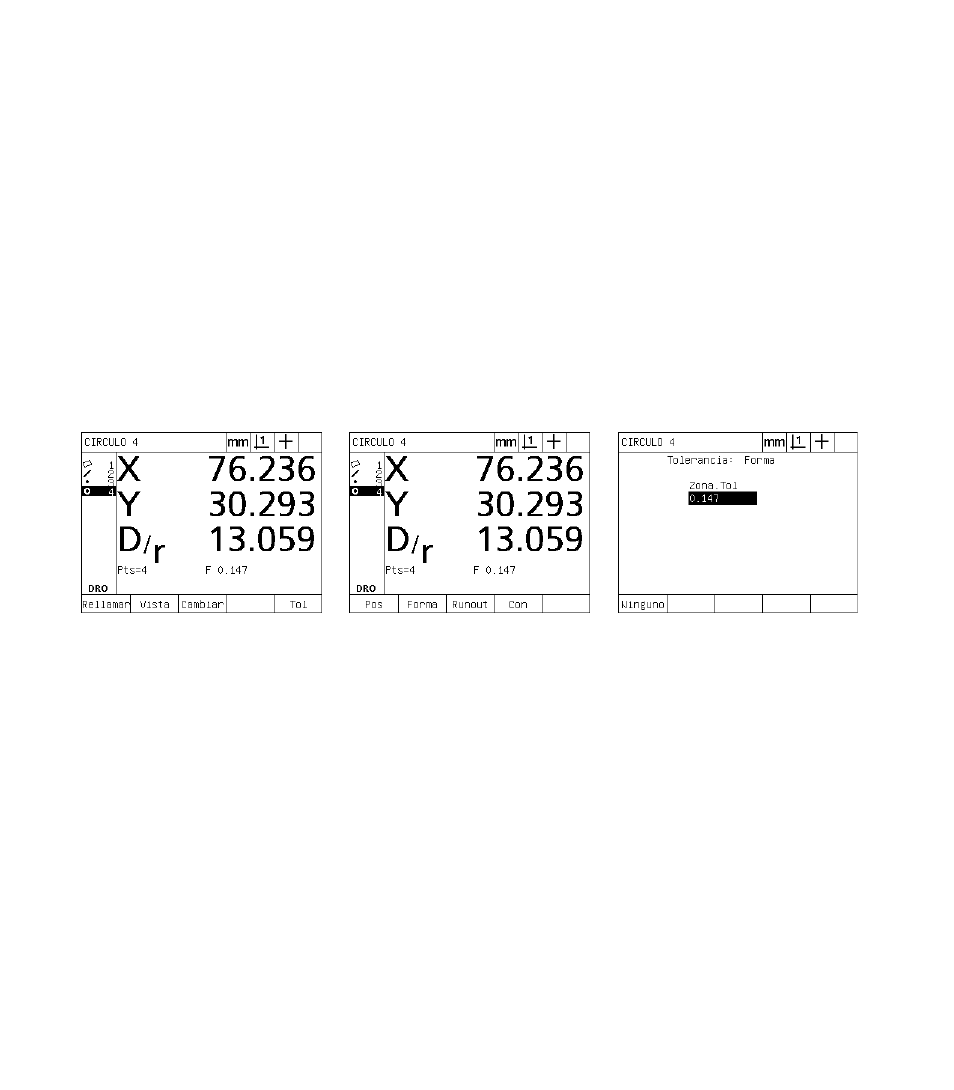

La característica círculo es resaltada con
las teclas de FLECHA La softkey TOL es pulsada para mostrar
las softkeys tolerancia La softkey FORM es pulsada para
mostrar la pantalla de entrada de datos
de tolerancias
