HEIDENHAIN ND 1200 - Manual (Página 106)

106 2 Instalación y especificaciones
2.3 Configur
ación del sof
tw
a
re
Para configurar la corrección de error lineal segmentada en la pantalla
SLEC:
U Posicionar el palpador de cruceta sobre la referencia cero del patrón
y pulsar la tecla EJE para posicionar el cero de eje en la posición cero
del patrón.
U Resaltar el objeto de menú SLEC.
U Resaltar el campo de selección Eje y seleccionar el eje para la
corrección.
U Resaltar el campo de datos MZ Offset y pulsar la softkey
APRENDER. El offset entre el punto de la referencia cero del patrón
y el cero de máquina se introduce en el ND 1200.
U Resaltar el campo Estación. En el inicio del proceso SLEC, la
estación debe estar en cero. Introducir los valores cero en los
campos de datos Patrón y Obtenido para definir el cero estación
como referencia.
U Posicionar las crucetas sobre el final del segmento 1 en el patrón,
volver a resaltar el campo Estación y pulsar la softkey INC para
aumentar el número de estación a 1.
U Resaltar el campo Patrón e introducir el valor Patrón al final del
segmento 1. En el ejemplo, el valor es 1.00000. Luego resaltar el
campo Obtenido y pulsar la softkey APRENDER. El sistema
introduce el valor medido al final del segmento. En el ejemplo, el
valor Obtenido en la estación 1 también es 1.00000. Volver a
resaltar el campo Estación y pulsar la softkey INC para avanzar a la
estación 2.
U Posicionar las crucetas sobre el final del segmento 2 en el patrón,
volver a resaltar el campo Estación y pulsar la softkey INC para
aumentar el número de estación a 2.
U Resaltar el campo Patrón e introducir el valor Patrón al final del
segmento 2. En el ejemplo, el valor es 2.00000. Luego resaltar el
campo Obtenido y pulsar la softkey APRENDER. El sistema
introduce el valor medido al final del segmento. En el ejemplo, el
valor Obtenido en la estación 2 es 1.98000.
U Posicionar las crucetas sobre el final del segmento 3 en el patrón,
volver a resaltar el campo Estación y pulsar la softkey INC para
aumentar el número de estación a 3.

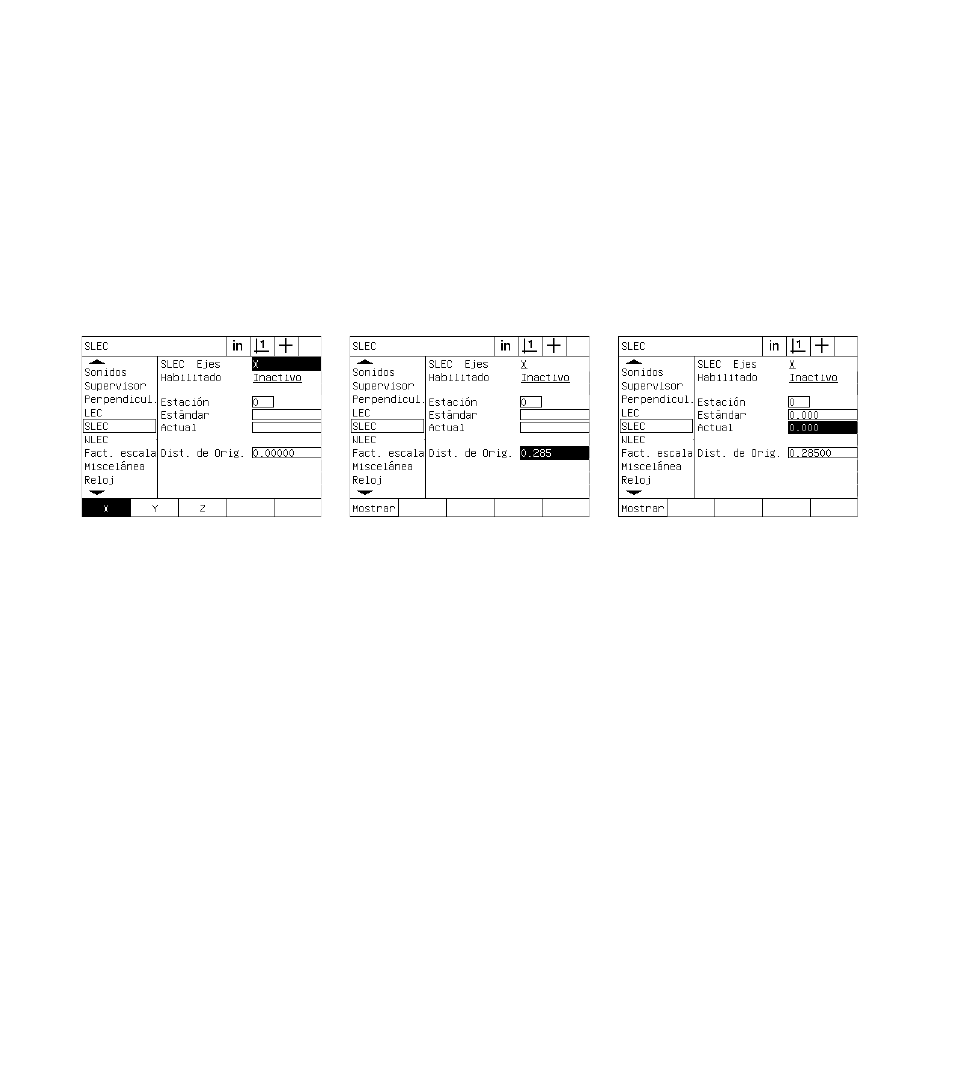

Seleccionar el eje para SLEC Pulsar la softkey APRENDER para
introducir un offset del cero de máquina Introducir ceros en los campos de datos
Patrón y Obtenido de la estación 0
