46 1 Operación
1
.4 Medición de car
a
ct
erísticas de pieza

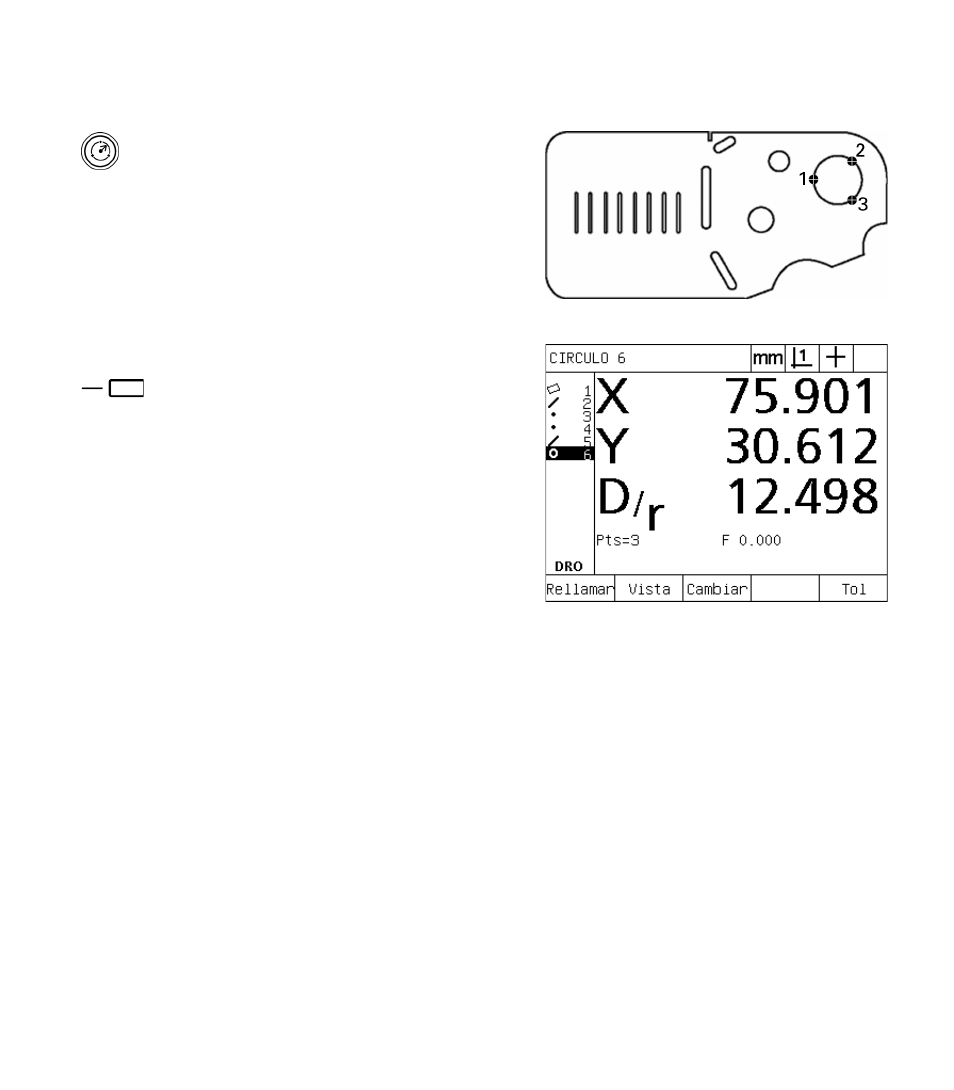

Medir círculos
Para medir un círculo se requiere un mínimo de 3 puntos. Se pueden
palpar hasta 100 puntos que se procesarán mediante un algoritmo de
ajuste para definir el círculo.
U Pulsar la tecla MEDICIÓN CÍRCULO. Se muestra la
pantalla Palpar Círculo. Pulsar la tecla dos veces para
medir una serie de círculos utilizando auto-repetición.
U Mover la plataforma para posicionar las cruzetas sobre
un punto en la circunferencia del círculo y pulsar la
tecla ENTER.
U Mover la plataforma para posicionar las cruzetas sobre
dos puntos más uniformemente distribuidos en la
circunferencia, pulsando la tecla ENTER para obtener
cada punto.
U Pulsar la tecla FINALIZAR para completar la medición.
Se muestra la posición y el diámetro y la característica
círculo se añade en la lista de características.
U Si se desea, pulsar la softkey D/R EJE para conmutar
la visualización entre diámetro y radio.
U Si es necesario, pulsar la softkey CAMBIAR para
modificar el algoritmo de ajuste.
El algoritmo de ajuste de círculo incluye:
„ LSBF: Ajuste determinado por minimación de la suma de
desviaciones cuadradas de puntos del ajuste de forma.
„ ISO: Ajuste determinado por minimación de la desviación de forma.
„ Exterior: produce el círculo más grande.
„ Interior: produce el círculo más pequeño.
Palpar un círculo en la pieza
Se muestra la posición y el diámetro del círculo y la
característica círculo se añade en la lista de
características.
