ND 1200 QUADRA-CHEK 105
2.3 Configur
ación del sof
tw
a
re
U Pulsar MENÚ/BORRAR/BORRAR TODO para borrar orígenes,
alineaciones de pieza y datos de pieza existentes.
U Alinear el patrón a lo largo del eje de medición.
U Alinear el objeto lo más cerca posible al eje, a continuación, realizar
una alineación de compensación como se describe en el capítulo 1
(ver "Alinear la pieza respecto a un eje de medición" en la página 35).
En este ejemplo para la aplicación de SLEC, sen mide 4 puntos
uniformemente distribuidos a lo largo del rango de medición con un
patrón de 4 pulgadas.

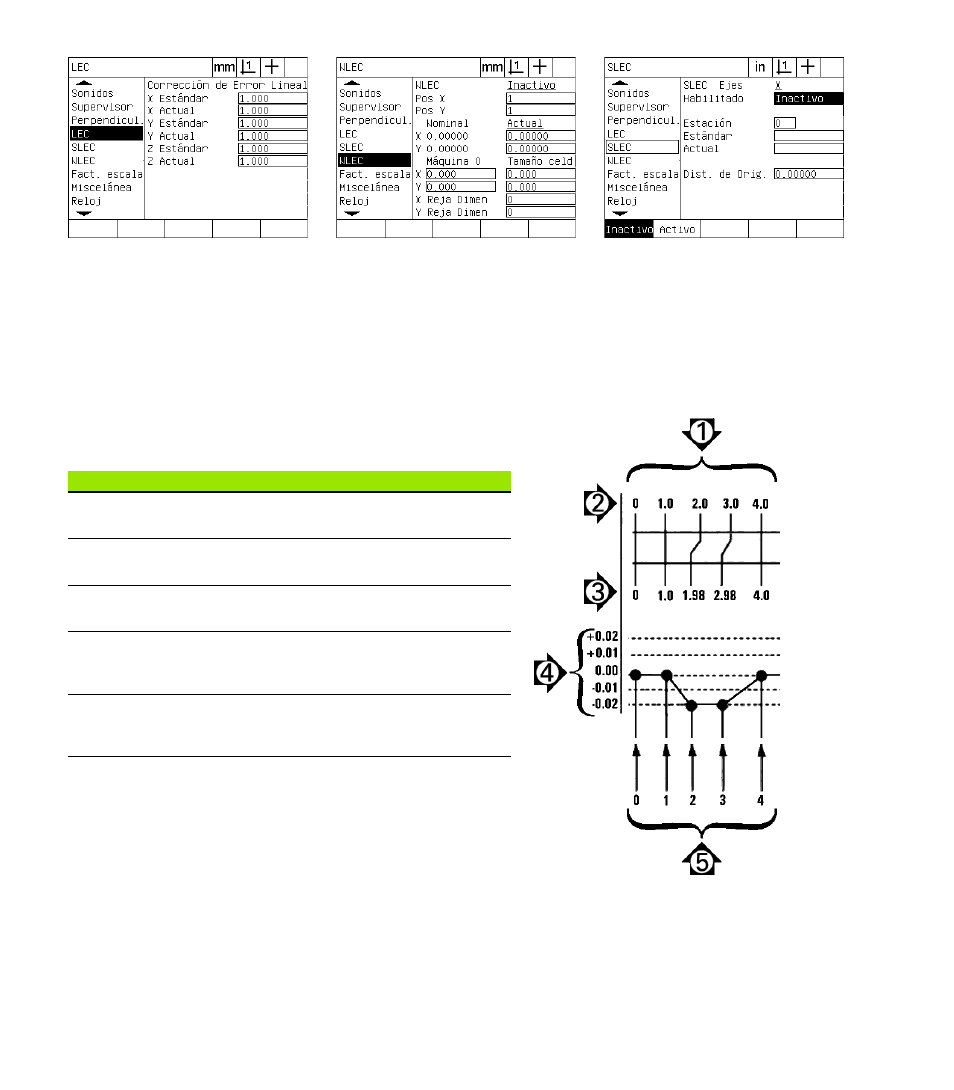

El gráfico de desviación en el ejemplo a la derecha muestra un punto
cero de origen y 4 puntos certificados y los puntos (correspondientes)
medidos. El valor certificado al final de cada segmento se introduce
manualmente en el campo de datos Patrón utilizando el TECLADO. El
valor actual medido al final de cada segmento se introduce
automáticamente en el campo Obtenido utilizando la softkey
APRENDER.
Comprobra que todos los valores en la
pantalla LEC son 1.000 Comprobar que la compensación NLEC
(opcional) esté en OFF Comprobar que la activación SLEC esté
en OFF
Ejemplo para SLEC utilizando un patrón de 8 pulgadas
Número flecha Descripciones
1: Longitud patrón Se mide toda la longitud de 4 pulgadas del
patrón
2: Valores patrón Los valores certificados indicados en el
patrón
3: Valores
obtenidos Los valores medidos
4: Gráfico de
desviación Diferencia entre los valores del patrón y los
valores obtenidos (no introducidos en
ninguna pantalla)
5: Números de
estación Puntos finales de segmento (valores patrón
y valores obtenidos) se introducen en los
campos de datos estación
