40 1 Operación
1
.4 Medición de car
a
ct
erísticas de pieza
1.4 Medición de características de
pieza
Características de pieza
Las características se miden mediante la palpación de puntos de datos
que caracterizan la geometría dimensional de la pieza. Por ejemplo: de
la palpación de varios puntos alrededor de la circunferencia de un
círculo resultan representaciones numéricas y gráficas de la geometría
del círculo. En este manual, un geometría medida se denomina
característica que alternativamente se puede mostrar de forma
numérica o gráfica pulsando la softkey VISTA. Existen varios tipos de
características y cada una tiene diferentes informaciones
dimensionales. Por ejemplo: un círculo tiene una posición del punto
central y un radio, un punto tiene una posición y un ángulo tiene
grados.
Lista de características
Después de su medición, las características se incluyen en la lista de
características. La lista de características muestra todas las
características medidas en la parte izquierda de la pantalla LCD y es
visible en los modos DRO y medición. Cada característica se identifica
mediante un número y un icono indicando su tipo (p. ej. círculo, línea,
etc). La lista de características puede contener hasta 100
características. Para moverse a través de la lista utilizar las teclas
FLECHA. Resaltar la característica deseada para rellamarla, imprimir o
enviar los datos de la característica a un ordenador o a una memoria
USB. Seleccionar características de base de la lista de características
para construir características nuevas. Borrar características con la tecla
CANCEL o con la tecla LCD ON/OFF. Generalmente, el usuario
debería borrar características, orígenes y compensaciones antiguos de
la lista de características antes de cada nueva sesión de medición.

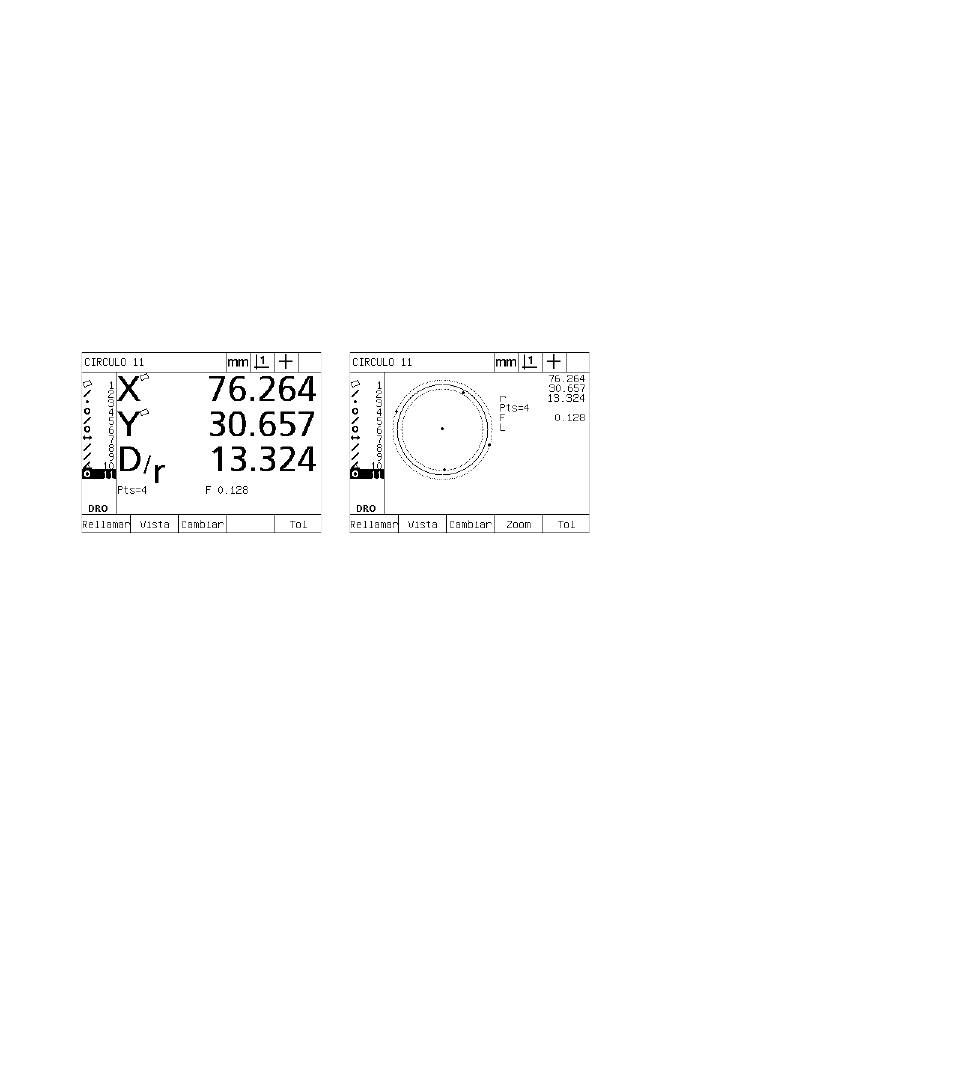

Característica visualizada de manera
numérica Característica visualizada de manera
gráfica
