ND 1200 QUADRA-CHEK 5

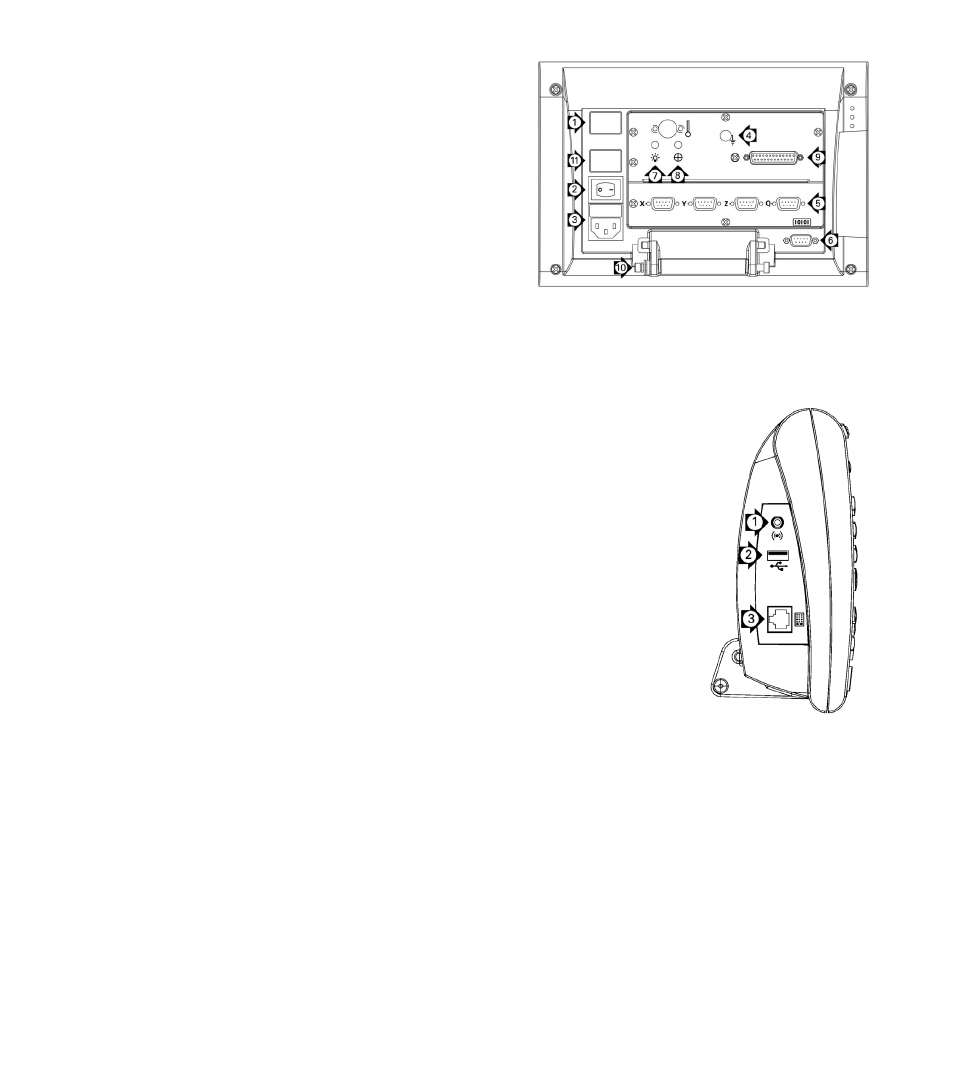

ND 1200 Panel trasero
ND 1200 Panel lateral
1 Etiqueta con el nº de serie
2 Interruptor de alimentación
3 Conector para el cable de alimentación y soporte de fusible
4 Conexión de tierra
5 Conectores de los ejes de medición
6 Conector del puerto serie RS-232
7 Conector del cable de referencia óptica
8 Conector del cable de sensor óptico
9 No soportado en el ND 1200
10 Ajuste de la resistencia mecánica de la base inclinable
11 Etiqueta con los valores eléctricos
1 Conector para altavoz/auricular
2 Conector USB tipo A
3 RJ-45 Conexión para interruptor de pie/interruptor de mano/
teclado
