ND 1200 QUADRA-CHEK 47
1
.4 Medición de car
a
ct
erísticas de pieza
Medir distancias
Para medir una distancia se requieren dos puntos.
U Pulsar la tecla MEDICIÓN DISTANCIA. Se muestra la
pantalla Palpar Distancia. Pulsar la tecla dos veces
para medir una serie de distancias utilizando auto-
repetición.
U Mover la plataforma para posicionar las cruzetas sobre
el primer de los dos puntos y pulsar la tecla ENTER.
U Mover la plataforma para posicionar las cruzetas sobre
el segundo de los dos puntos y pulsar la tecla ENTER.
U Pulsar la tecla FINALIZAR para completar la medición.
Se muestran las distancias X, Y y vectoriales y la
característica distancia se añade en la lista de
características.
U Utilizando un eje Z, pulsando la softkey L/Z EJE se
puede conmutar la pantalla entre la distancia vectorial
(L) y la altura Z. En el cálculo de una distancia vectorial
no se utiliza la altura del eje Z.

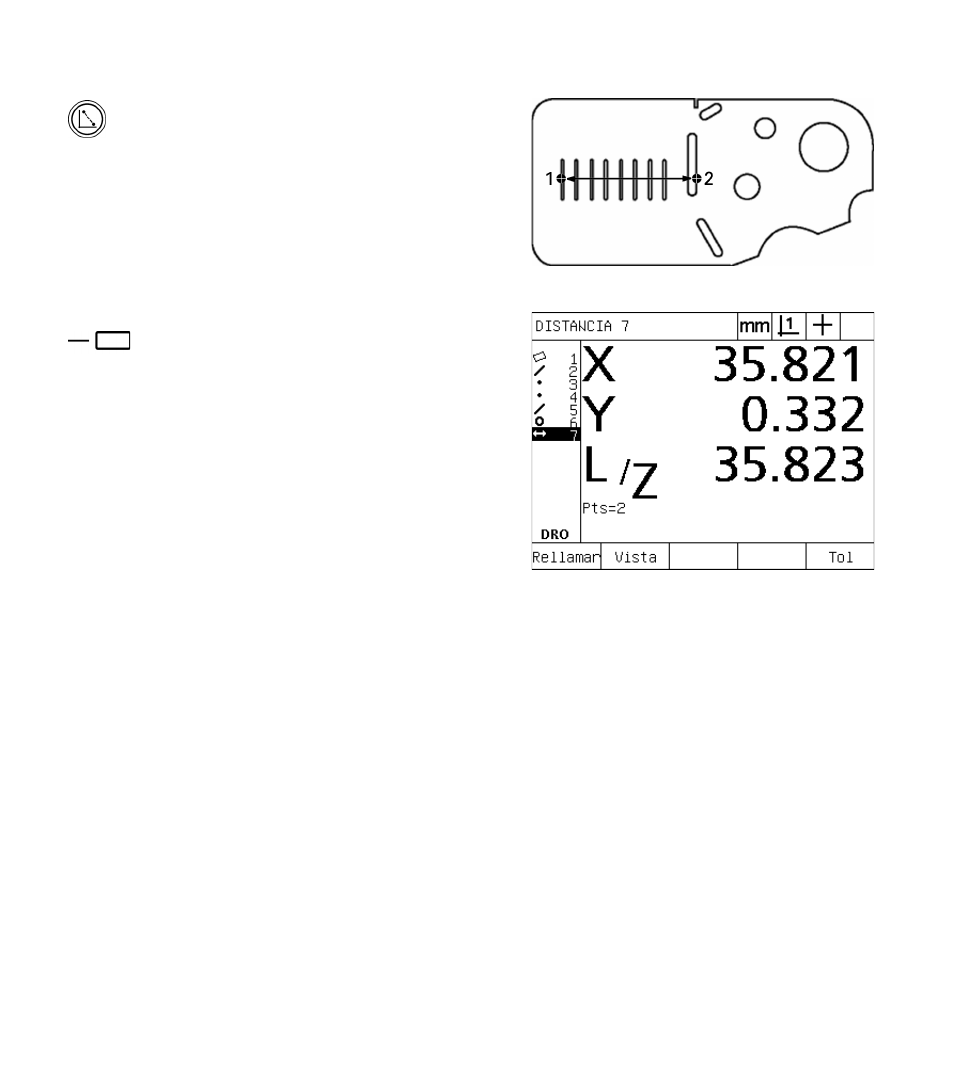

Palpar una distancia en la pieza
Se muestran las distancias X, Y y vectoriales y la
característica distancia se añade en la lista de
características.
