80 2 Instalación y especificaciones
2.2 Instalación de los element
o
s
2.2 Instalación de los elementos
El ND 1200 se puede instalar fácilmente en una multitud de
aplicaciones de medición. Este apartado describe la instalación de los
elementos del ND 1200.

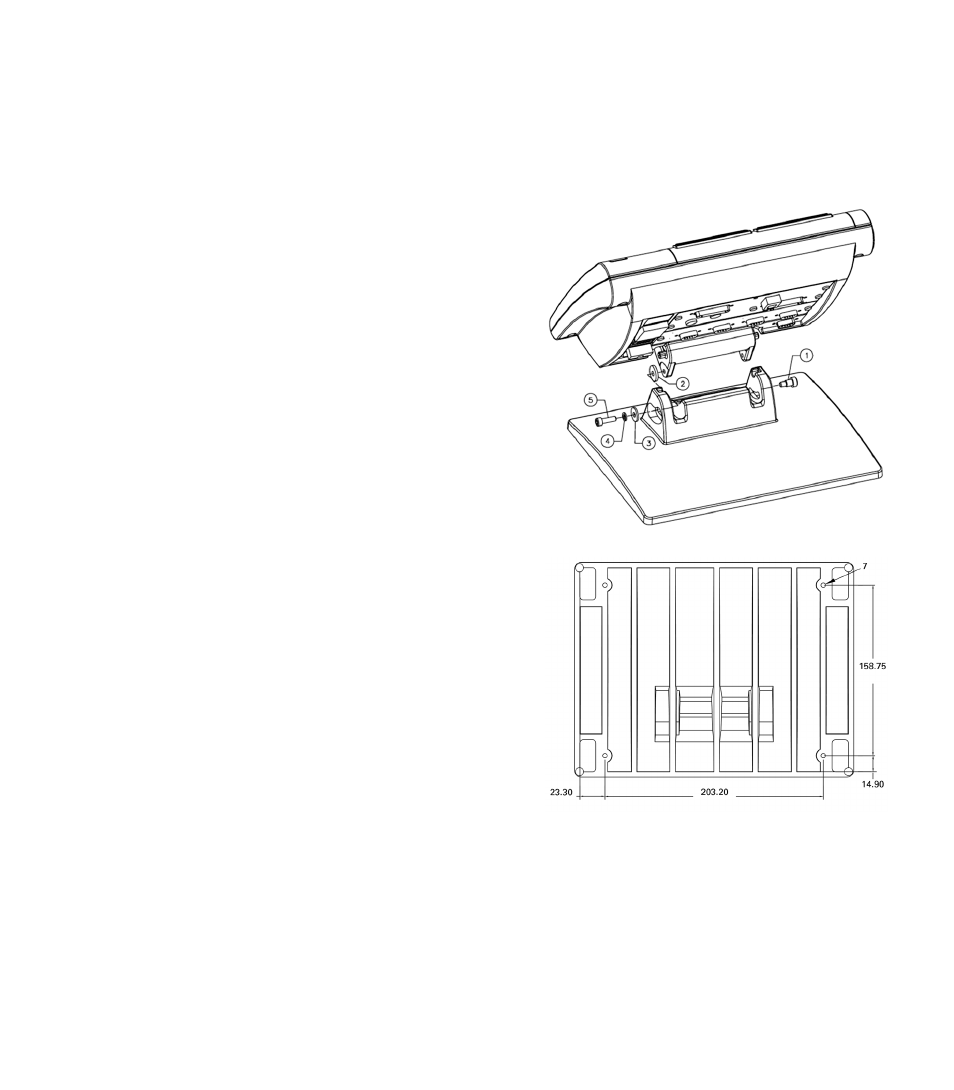

Montaje del soporte
El ND 1200 se fija en las ranuras giratorias del soporte con un tornillo
con pivote, un tornillo de capuchón y las arandelas respectivas.
Montar el ND 1200 en el soporte como se muestra, y apretar el tornillo
de capuchón (5) y las arandelas (3 & 4) de manera que el ND 1200
queda bien fijado cuando se ajuste la posición inclinada deseada.
U Apretar el tornillo con pivote (1).
U Apretar el tornillo de capuchón (5) y las arandelas (3 & 4) de manera
que el ND 1200 queda bien fijado cuando se ajuste la posición
inclinada deseada.
U Ajustar el ND 1200 en la posición inclinada deseada.
Colocación y fijación en un banco de trabajo
Colocar el ND 1200 sobre una superficie plana y estable, o atornillarlo
en su base a una superficie estable con cuatro tornillos 10/32 que se
fijan según la plantilla mostrada a la derecha.
Las dimensiones se indican en milímetros.
Montaje del soporte
Plantilla de taladros
