14 1 Operación
1
.1 ND 120
0 R
e
sumen
1.1 ND 1200 Resumen
El ND 1200
®
es un sistema de visualización digital avanzado (DRO)
para realizar mediciones de alta precisión de 2, 3 ó 4 ejes utilizando
encoders análogos o TTL. El ND 1200 se puede utilizar con
comparadores ópticos, microscopios de ingenieros de herramientas o
sistemas de medición de vídeo en la línea de producción o en el
control final de calidad.
El sistema ND 1200 dispone de las siguientes funciones:
„ Evaluaciones de marcas de referencia para encoders codificados por
distancia y encoders de referencia simple
„ Corrección de error lineal, lineal segmentado y opcionalmente no-
lineal
„ Factor de escala para piezas que se expanden y/o reducen
„ Interface de usuario multilingua LCD: el usuario selecciona el idioma
„ Las funciones de las softkeys en LCD varían para soportar las
diferentes actividades del usuario
„ Teclas de flecha para facilitar la navegación por listas y menús
„ Las teclas de función auxiliares para la medición se identifican
inequívocamente con:
„ Unidad de medición: mm o pulgadas
„ Origen 1 u origen 2
„ Sistema de coordenadas cartesiano o polar
„ Compensación de desviación para el alineamiento de la pieza antes
de la medición, eliminando la necesidad del tiempo para la fijación
„ Dos orígenes para las mediciones absolutas e incrementales
„ Teclas de punto cero de ejes y de preset para determinar orígenes
„ Selección fácil del tipo de medición de característica utilizando
teclas de función claramente identificadas:
„ Puntos, líneas, círculos, distancias, ángulos
„ Desviación para la alineación de la pieza
„ Medición Mágica
®
para la identificación automática del tipo de
característica
„ La medición de la característica puede incluir:
„ Medición dimensional de características geométricas de la pieza
„ Creación de características introduciendo los datos dimensionales
„ Construcción de características nuevas a partir de características
existentes
„ Aplicando tolerancias

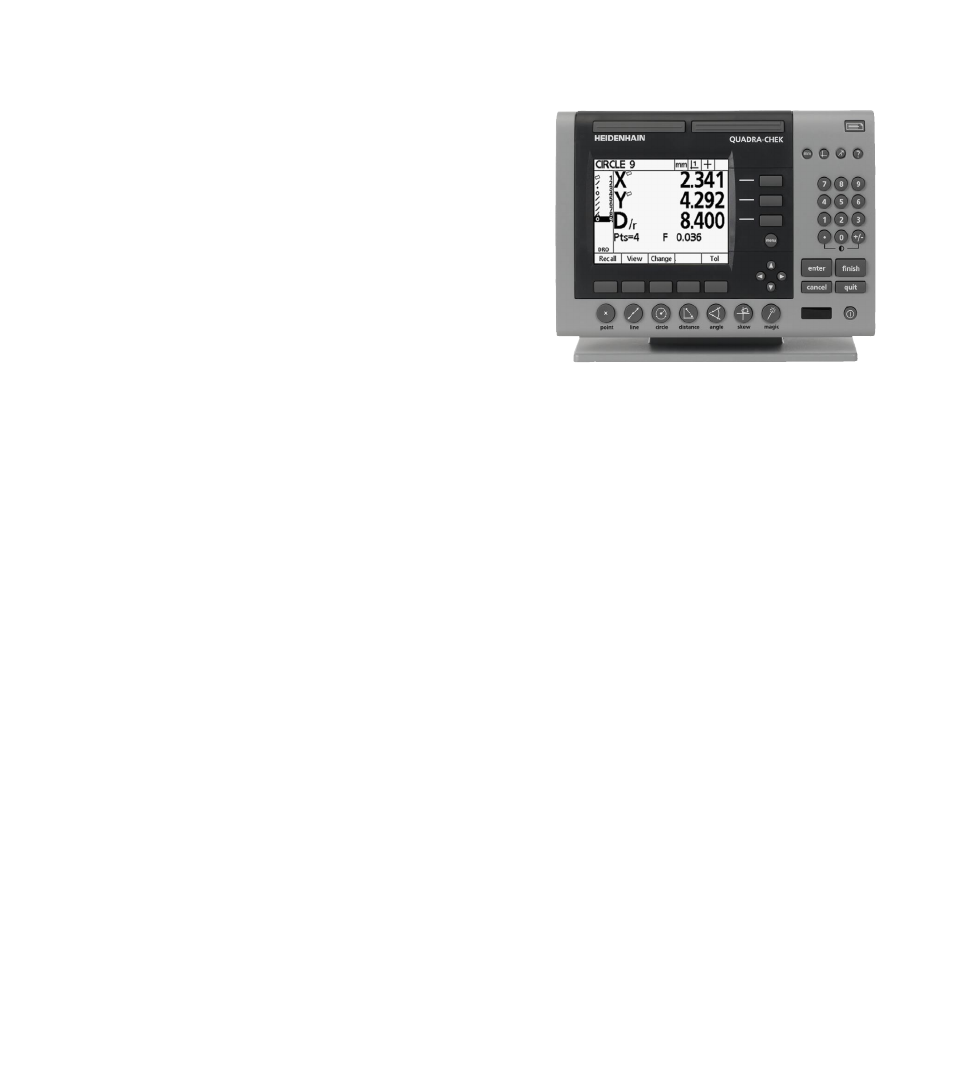

ND 1200 Panel frontal
