ND 1200 QUADRA-CHEK 23
1
.2 F
u
nciones básicas del ND 120
0 Pantalla modo de evaluación de característica y softkeys
En las pantallas de evaluación de característica se puede conmutar
entre dos pantallas pulsando la softkey VISTA para mostrar:
„ A la izquierda, la lista de características de las características
medidas
„ En la esquina superior derecha la unidad de medición, origen actual
y tipo de palpador
„ El tipo y número de característica de la característica resaltada
„ Posición de característica
„ Valores geométricos y dimensionales como p. ej. diámetro, longitud
o ángulo
„ Número de puntos de dato utilizados para definir la característica
„ Error de forma
„ Características de base utilizadas si se construyó la característica
„ En su caso, la indicación que la característica fue construida
„ Nube de datos de los puntos de dato obtenidos y utilizados para
definir la característica

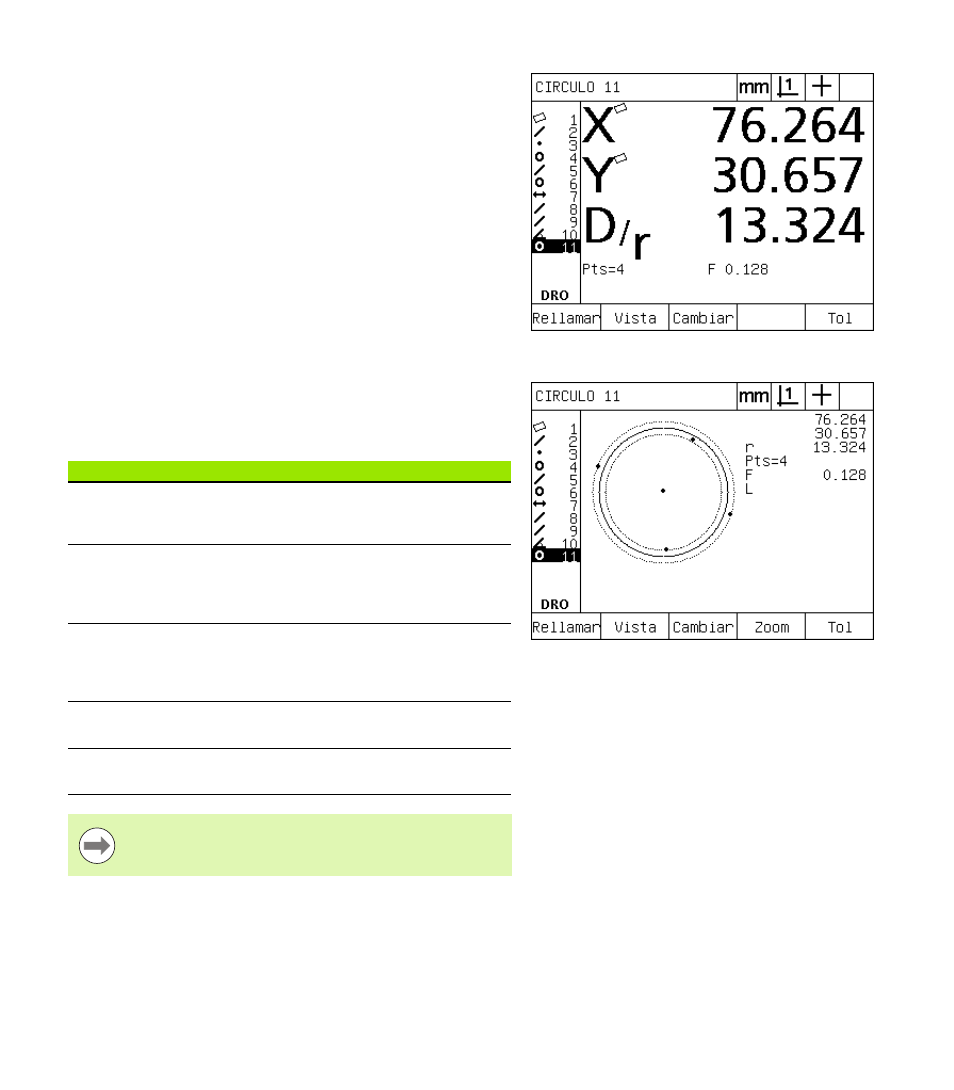

La pantalla modo de evaluación de característica
mostrando los valores de característica
La pantalla modo de evaluación de característica
mostrando los puntos de dato
Softkeys DRO Función
Rellamar Muestra otra característica de la lista de
características especificando su número de
característica.
Vista Conmuta entre la pantalla por defecto
mostrando los valores de ejes y la pantalla con
los puntos de datos obtenidos para definir la
característica.
Cambiar Muestra alternativamente los algoritmos de
ajuste para el tipo actual de característica como
p. ej. LSBF (mejor ajuste mínimos cuadrados) e
ISO.
Zoom Cambia el aumenta en la visualización de la
nube de datos de los puntos de dato obtenidos.
Tol Muestra las tolerancias alternativas que se
pueden aplicar sobre la característica actual.
Las tolerancias se describen más adelante en éste
capítulo.
