102 2 Instalación y especificaciones
2.3 Configur
ación del sof
tw
a
re
Corrección de Error Lineal (LEC)
LEC compensa irregularidades de la máquina y desviaciones de la
linealidad del encoder, aplicando un solo valor de corrección lineal
sobre todo el rango de medición. Para aplicar la LEC sobre un eje de
medición:
U Comprobar que se seleccionó el palpador cruceta. Si es necesario,
pulsar la softkey PALPADOR para seleccionarlo.
U Pulsar MENÚ/CONFIGURACIÓN para mostrar el menú
configuración y resaltar el objeto de menú Factor de Escala.
U Comprobar que el campo de selección Activo indica NO.
U Resaltar el objeto de menú SLEC y comprobar que el campo de
selección Activado indica OFF.
U Resaltar el objeto de menú LEC y comprobar que todos los valores
de corrección sean 1,0.
U Resaltar el objeto de menú NSLEC y comprobar que el campo de
selección NLEC indica OFF.
U Alinear el patrón a lo largo del eje de medición.
U Alinear el objeto lo más cerca posible al eje, a continuación, realizar
una alineación de compensación como se describe en el capítulo 1
(ver "Alinear la pieza respecto a un eje de medición" en la página 35).
Al utilizar factores de escala, éstos se deben aplicar
después de las correcciones de errores.
LEC no se puede realizar si ya se encuentra activado otra
corrección de error.

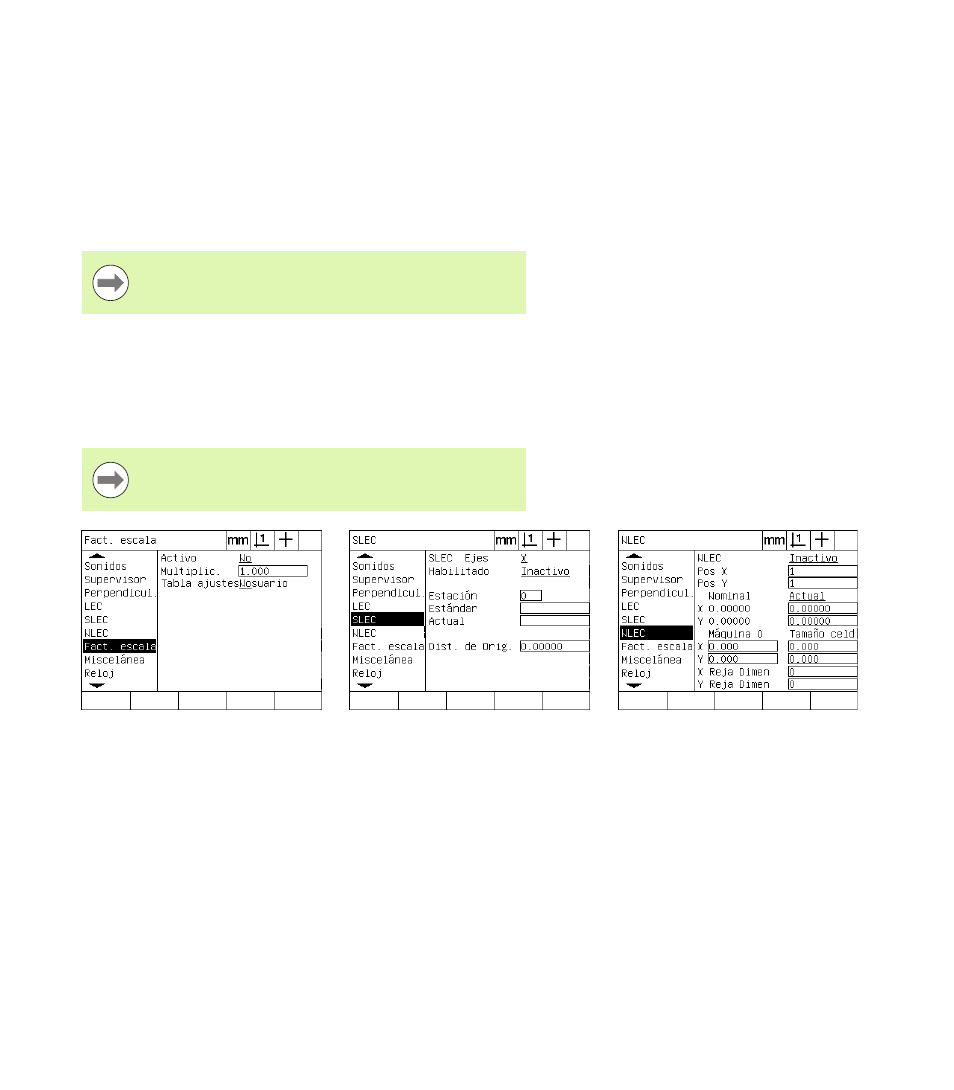

Comprobar que el Factor de Escala no
esté activo Comprobar que la compensación SLEC
esté en OFF Comprobar que la compensación NLEC
esté en OFF
