36

1 Operación

1

.3 Pr

epar

ación par

a

la medición

Establecer un origen

Establecer un origen de referencia después de la compensación de
desviación. En el ND 1200 se pueden crear dos orígenes.
Normalmente, el origen 1 es una referencia cero y se utiliza como un
origen absoluto o primario, mientras el origen 2 se utiliza como un
origen incremental o temporal.

Los orígenes se pueden colocar a cero o se pueden ajustar a valores
específicos.

Para establecer un origen se pueden aplicar dos métodos:

„

Cero o ajustar los ejes X e Y a un punto o en el centro de un círculo.

„

Cero o ajustar los ejes X e Y a un punto o en el centro construido a
partir de características de base.

Mientras el origen se puede crear a partir de un punto palpado o a
partir del centro de un círculo palpado, más habitualmente se crea a
partir de un punto construido a partir de características de base
importantes como por ejemplo una línea de alineación de desviación y
una segunda línea de arista de la pieza. Más abajo se muestra un
ejemplo para un origen creado a partir de un punto construido.

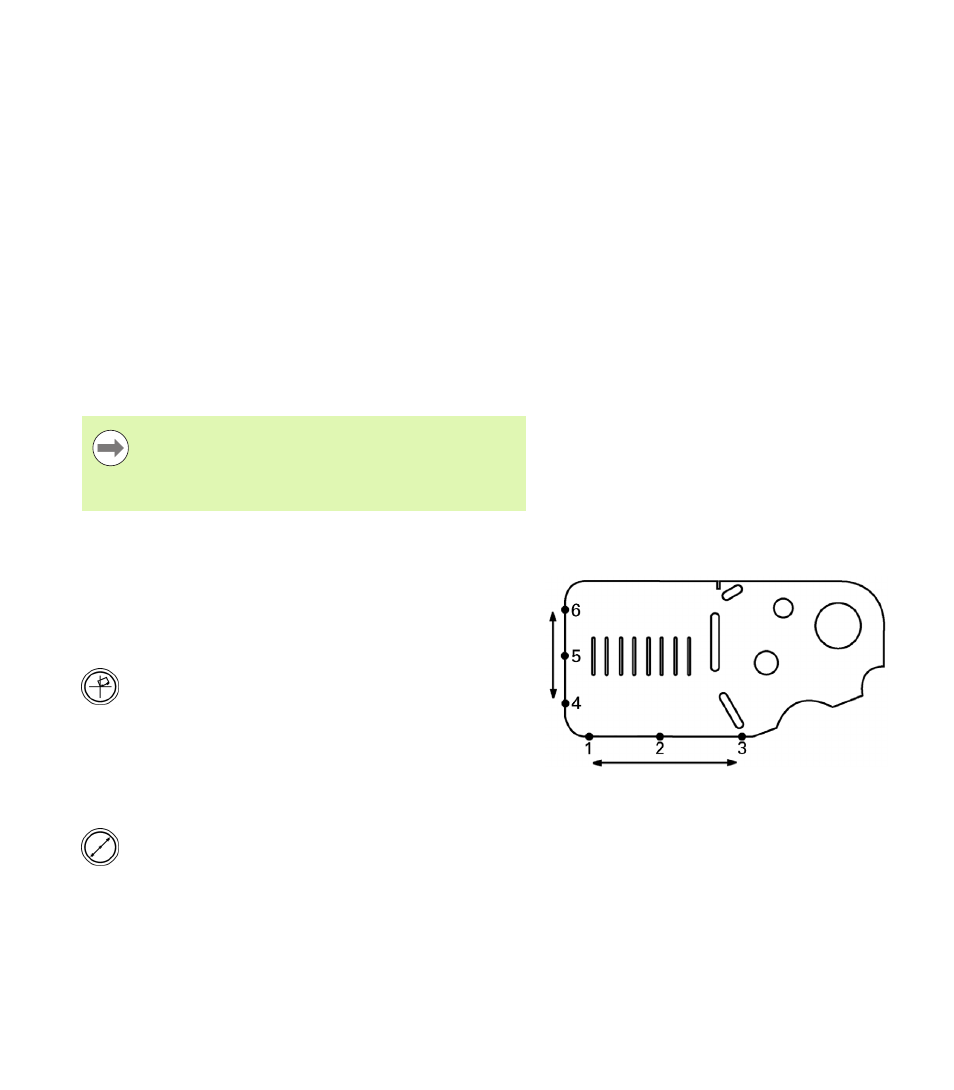

Palpar las líneas de compensación y de arista de pieza para la
construcción de puntos

Palpar una línea de alineación de compensación a lo largo de la base
de la pieza y palpar una línea en el lado izquierdo de la pieza. Estas
líneas se utilizan para construir un punto de origen.

Realizar una alineación de compensación de la pieza al eje X en la arista
inferior

U

Pulsar la tecla DESVIACIÓN.

U

Palpar 3 puntos a lo largo de la arista inferior (puntos

1, 2 y 3).

U

Pulsar la tecla FINALIZAR para crear la línea de

compensación.

Palpar una línea a lo largo de l arista izquierda

U

Pulsar la tecla LÍNEA.

U

Palpar 3 puntos a lo largo de la arista izquierda (puntos

4, 5 y 6).

U

Pulsar la tecla FINALIZAR para crear la segunda línea.

Entonces, las líneas de compensación y de la arista izquierda se
muestran en la lista de características en la parte izquierda de la
pantalla DRO. La construcción de puntos utilizando éstas
características de base se indica en la siguiente página.

Más adelante en éste capítulo se describirán con más
detalle las construcciones y las mediciones de
característica necesarias para las construcciones. No
obstante, aquí se muestra un ejemplo abreviado de
construcciones para abarcar adecuadamente este tema.

A lo largo de la base se realiza una compensación y en
el lado izquierdo se realizado el palpado de una línea.
