Medir puntos
Puntos son las características más fáciles de medir. Para determinar la
posición de un punto sólo se necesita un punto. Se pueden palpar
hasta 100 puntos que el sistema promedia para medir un sólo punto.
U Pulsar la tecla MEDICIÓN PUNTO. Se muestra la
pantalla Palpar Punto. Pulsar la tecla dos veces para
medir una serie de puntos con auto-repetición.
U Mover la plataforma para posicionar las cruzetas sobre
el lugar del punto deseado y pulsar la tecla ENTER.
U Pulsar la tecla FINALIZAR para completar la medición.
Se muestra la posición del punto y la característica
punto se añade en la lista de características.
Los ejemplos muestran la palpación y medición de
características utilizando la anotación previa con el número
mínimo predefinido por fábrica para cada tipo de
característica. El número de los puntos necesarios para
cada tipo de característica se puede modificar en la
pantalla ajustes de Medición que se explicará más
adelante en el capítulo 2: Instalación, Ajustes y
Especificaciones.

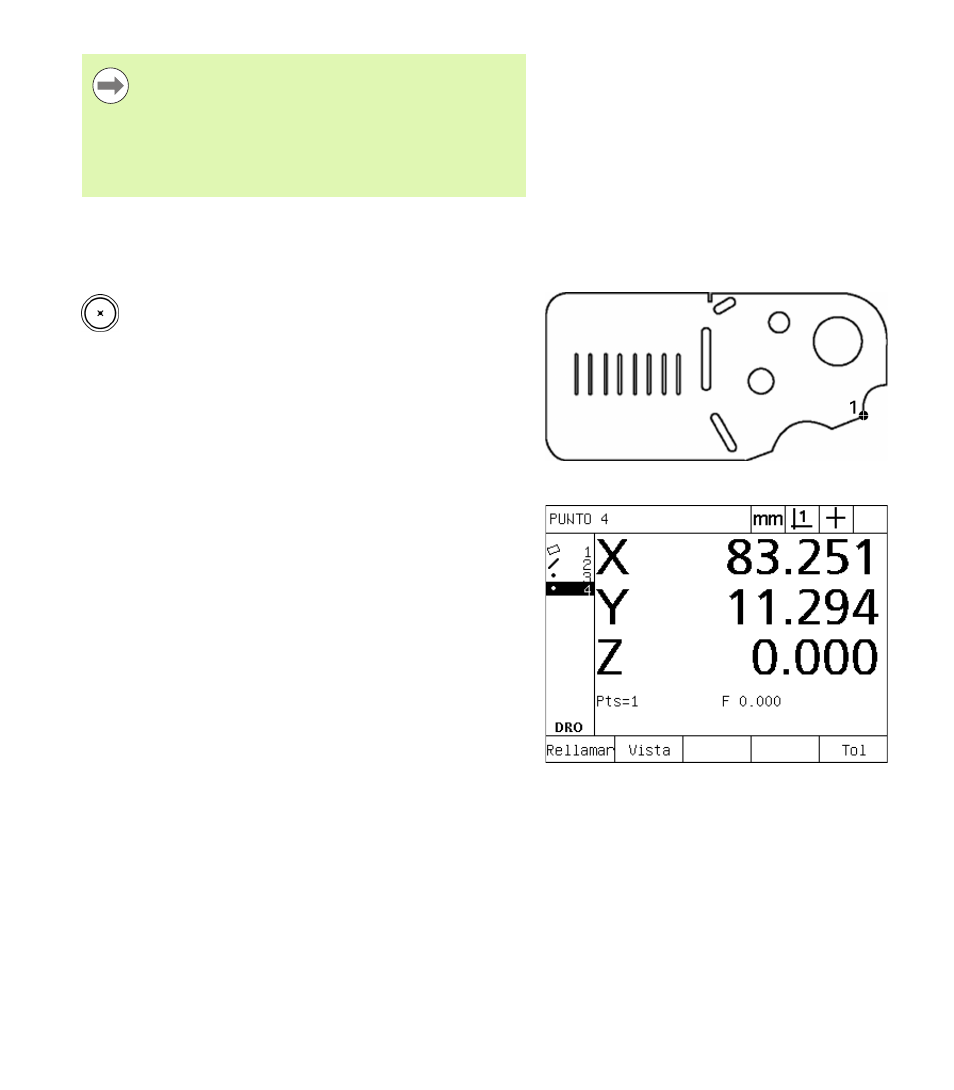

Palpar un punto en la pieza
Se muestra la posición del punto y la característica
punto se añade en la lista de características.
