2.3 Configur
ación del sof
tw
a
re
U Realizar una sola medición de todo el rango de movimiento
utilizando el patrón y anotar el resultado.
En este ejemplo para la aplicación de LEC, se mide un punto al final
del rango de medición del eje con un patrón de 8 pulgadas.
Para realizar la corrección de error lineal en la pantalla LEC:
U Resaltar el objeto de menú LEC.
U Introducir el valor certificado del patrón y el valor Obtenido, medido
con el ND 1200 para el eje de medición. El ejemplo muestra los
valores del patrón y los valores obtenidos para el eje X.
U Realizar LEC en los demás ejes y pulsar la tecla FINALIZAR para
guardar los parámetros y volver al menú configuración.
Utilizar un patrón que permite la medición de un máximo
posible del rango de movimiento del eje.

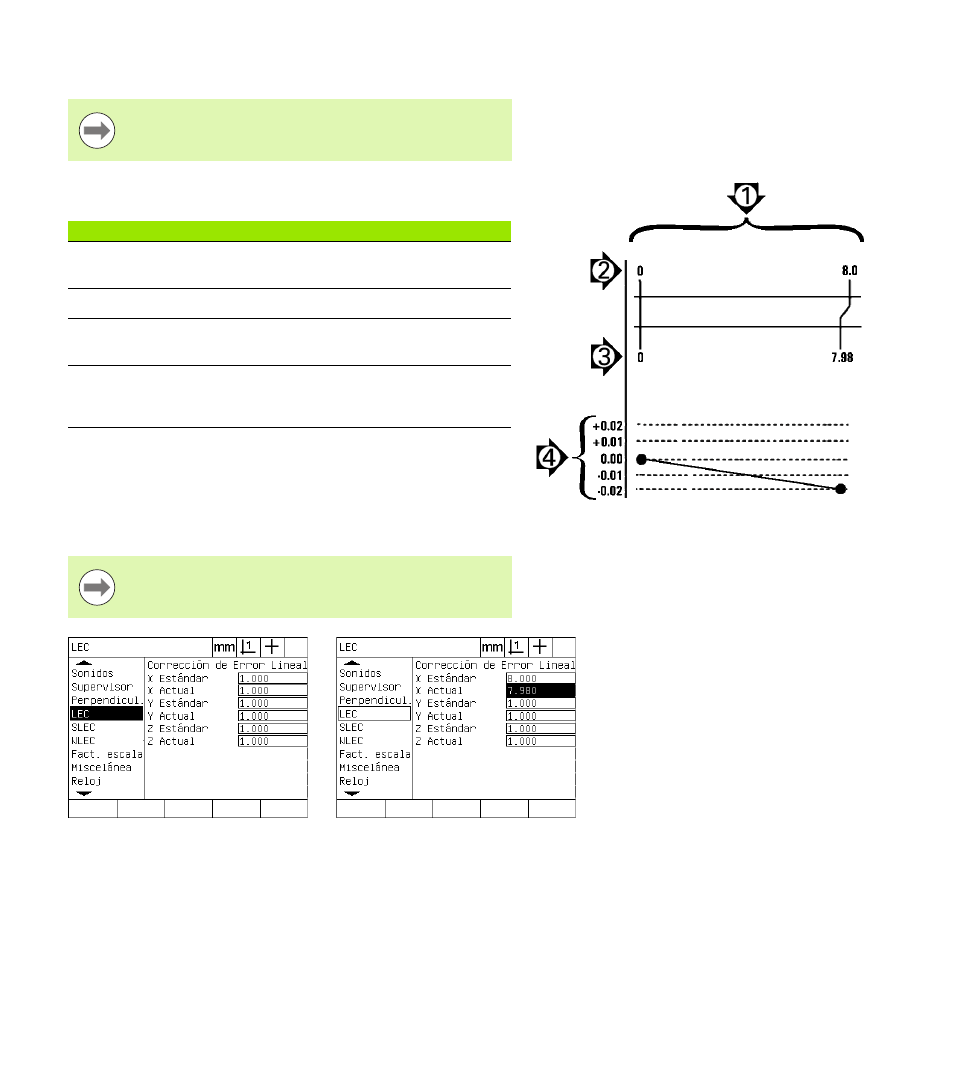

Ejemplo para LEC utilizando un patrón de 8 pulgadas
Número flecha Descripciones
1: Longitud patrón Se mide toda la longitud de 8 pulgadas del
patrón
2: Valores patrón La longitud certificada del patrón
3: Valores
obtenidos La longitud medida del patrón
4: Gráfico de
desviación Diferencia entre los valores del patrón y los
valores obtenidos (no introducidos en
ninguna pantalla)
Los valores del patrón y los valores obtenidos deberían ser
1.000, no aplicándose la corrección LEC.
Resaltar la pantalla LEC Introducir los valores del patrón y los
valores obtenidos para el eje
