INSTALACIÓN
3-34 HPR130 Auto Gas Manual de Instrucciones
Colores de alambres norteamericanos
U = Negro
V = Blanco
W = Rojo
(PE) Tierra = Verde/Amarillo
Interruptor de
desconexión
de línea
Cable de
potencia
TB1
W
V
GND
U
Colores de alambres europeos
U = Negro
V = Azul
W = Café
(PE) Tierra = Verde/Amarillo

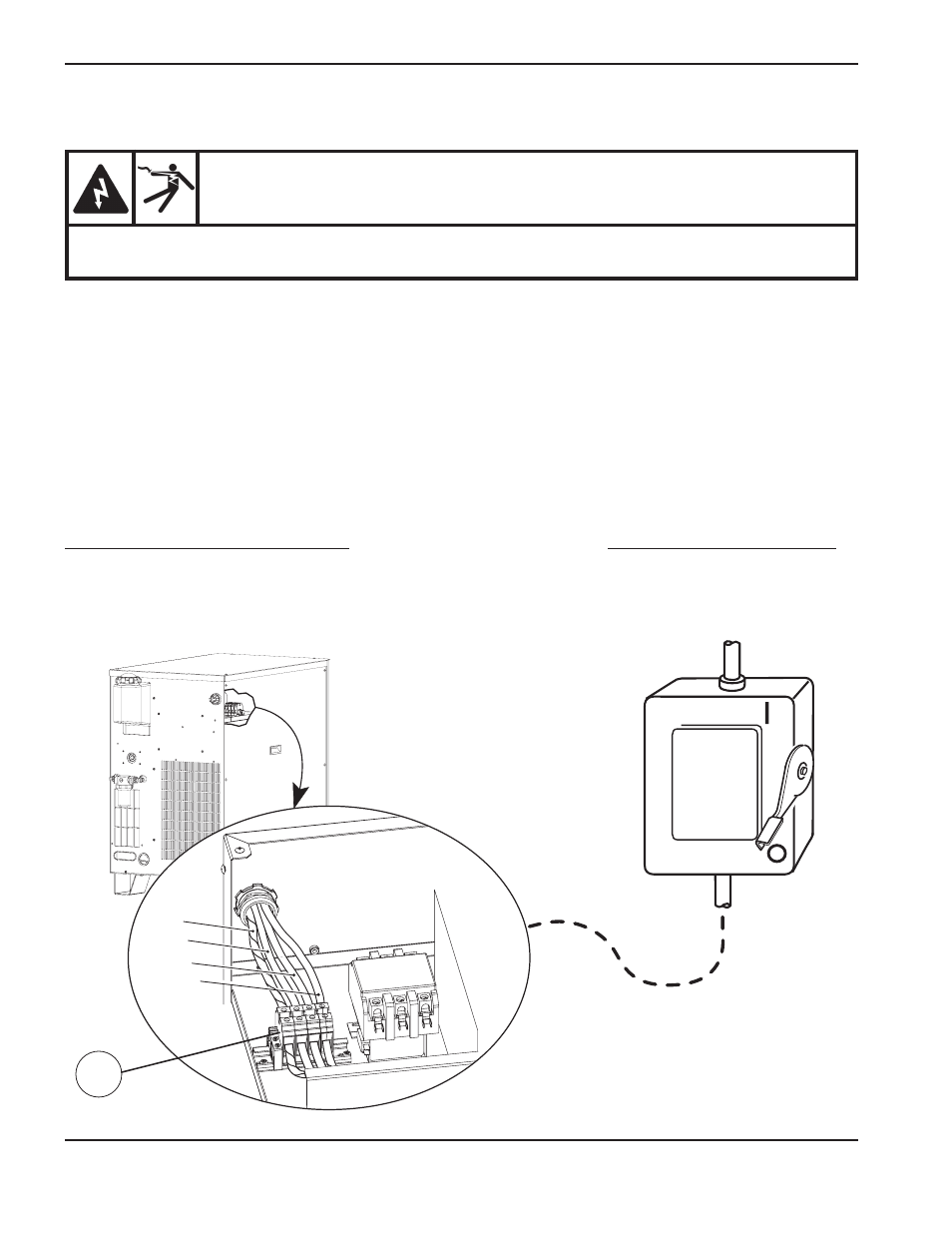

Conectando la potencia
1. Instale el cable de potencia a través del protector del cable en la parte de atrás de la fuente de energía.
2. Conecte la conexión a tierra (PE) al terminal GND (tierra) de TB1 como se muestra abajo.
3. Conecte los cables de potencia (energía) a los terminales TB1 como se muestra abajo.
4. Verifique que el interruptor de desconexión de la línea esté en la posición OFF (apagado) y se lo mantenga en la
posición “OFF” mientras se haga la instalación del sistema
5. Conecte todos los cables del cordón de potencia primaria al interruptor de desconexión de línea siguiendo los
códigos eléctricos nacionales o locales.
PELIGRO
LAS DESCARGAS ELÉCTRICAS PUEDEN MATAR
El interruptor de conexión de línea debe estar en posición “Apagado” antes de hacer las conexiones
del cable de alimentación.
