MANTENIMIENTO
5-34
HPR130 Auto Gas
Manual de Instrucciones
2

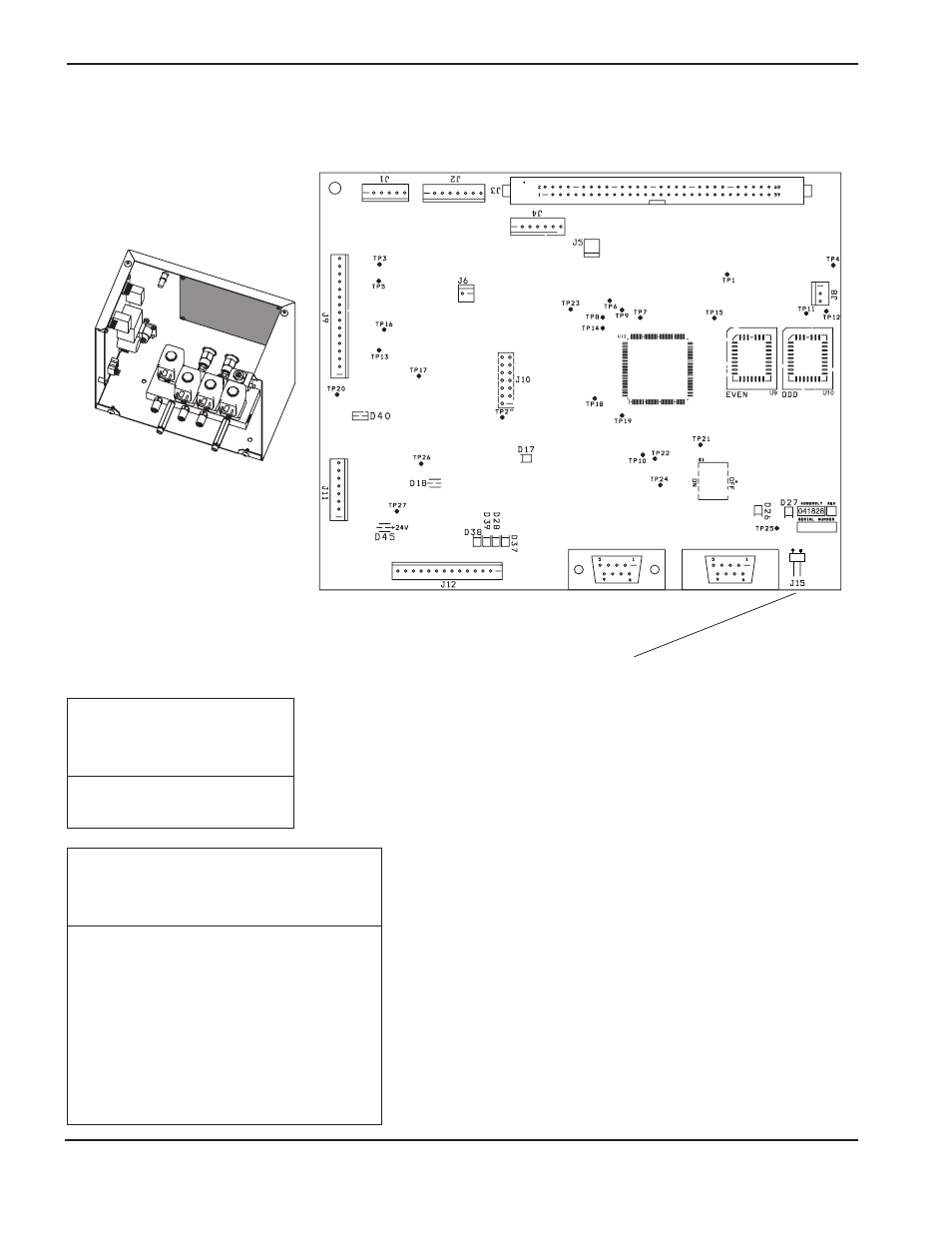

Tablilla de control en consola de medición
Lista LED de la tablilla de control en la
consola de medición
LED
Nombre de la señal
Color
D17
+ 3.3 VCD
Verde
D18
+ 5 VCD
Verde
D26
CAN - RX
Verde
D27
CAN - TX
Verde
D28
Válvula Burkert 2
Rojo
D37
Válvula Burkert 1
Rojo
D38
Válvula Burkert 4
Rojo
D39
Válvula Burkert 3
Rojo
D40
+ 15 VCD
Verde
D45
+ 24 VCD
Verde
Lista de Firmware para
control de PCB2
Artículo Número de pieza
U9
081096 PAR
U10
081096 IMPAR
Nota: Resistencia de terminación
CAN. Se debe quitar el
cable puente
.
