INSTALACIÓN

HPR130 Auto Gas

Manual de Instrucciones

3-29

2

Conexiones de la antorcha

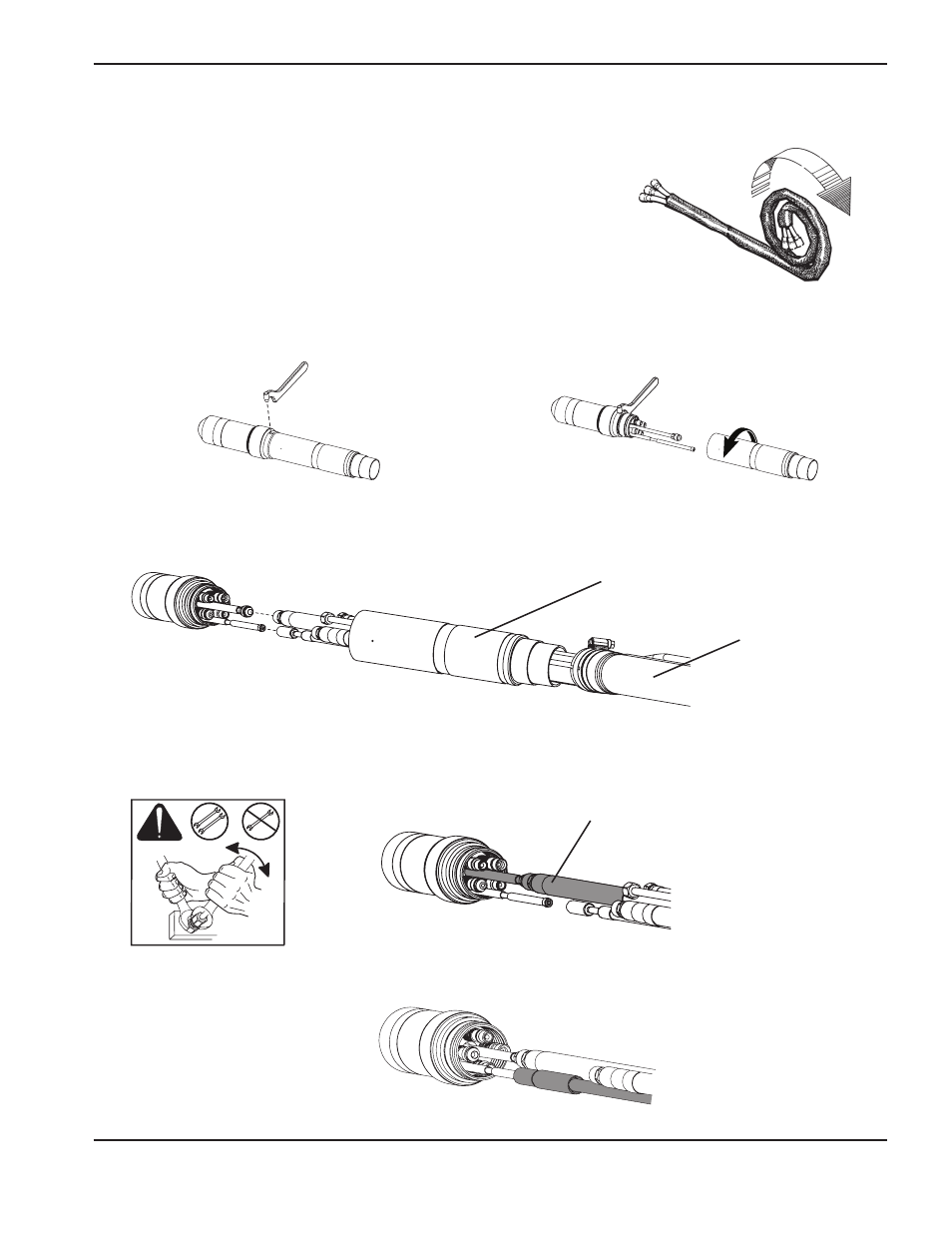

Conexión de la antorcha a sus mangueras

1. Desenrolle los 2 primeros metros de las mangueras sobre superficie plana.

2. Sostenga el conjunto de la antorcha en su lugar con la llave ajustable de “viga” (104269) que tiene dos pasadores

machos que se extienden sobre el diámetro de la manga roscada y quite la manga montante del conjunto de la
antorcha.

3. Empuje hacia atrás la cubierta trenzada y deslice la manga sobre las mangueras. Alinee la antorcha con las

mangueras en el conjunto de cables y mangueras. Se las ha unido con cinta adhesiva para prevenir que se
retuerzan.

4. Remueva el aislamiento de plástico de la antorcha y deslícelo a la manguera de entrada (“IN” –color verde) en el

conjunto de mangueras. Conecte la manguera verde a la antorcha.

5. Conecte la manguera del arco piloto.

Cubierta trenzada

Manga

La manguera refrigerante

de entrada (“IN”)

2WRENCHES
