INSTALACIÓN
HPR130 Auto Gas Manual de Instrucciones 3-13
1

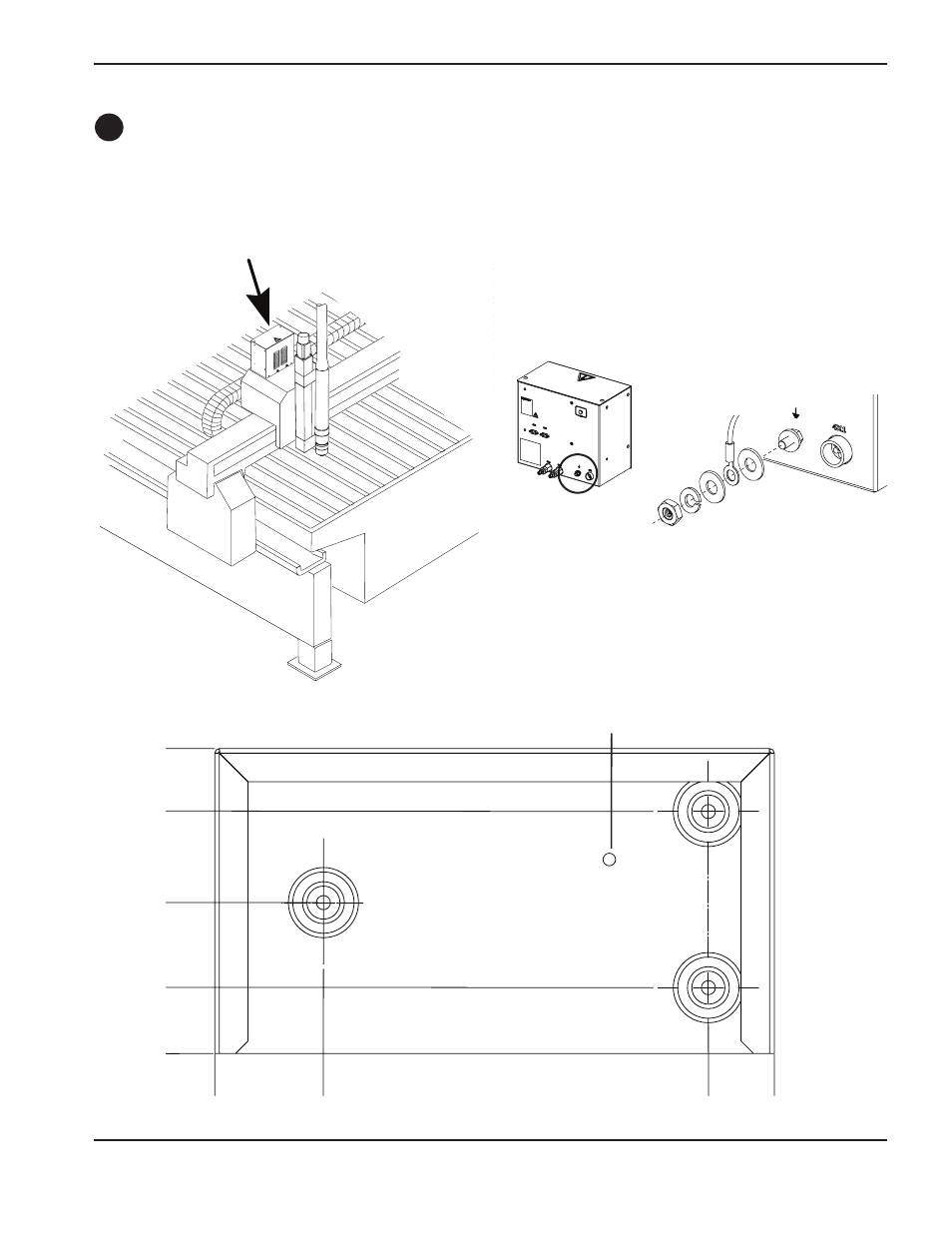

Instalar la consola de medición
• Monte la consola de medición cerca del puesto del alzador de la antorcha. El largo máximo de las mangueras de
gas entre la consola de medición y la antorcha es de 1,8 m.
D
Conexión a tierra de consola de medición
153,9 mm
33,3 mm
122,2 mm
0
54,9 mm
76,2 mm
282,5 mm 0 248,9 mm
Hueco de ventilación. No bloquear.
