INSTALACIÓN
3-8
HPR130 Auto Gas
Manual de Instrucciones
La ruta de cable preferida para esta configuración es como se muestra, pero es aceptable conectar a tierra las otras
tomas conjuntadas para la consola y otro equipo a la consola de ignición (encendido). La consola RHF NO debería
conectarse a la mesa de trabajo en forma de cadena-margarita, a través de los otros componentes.

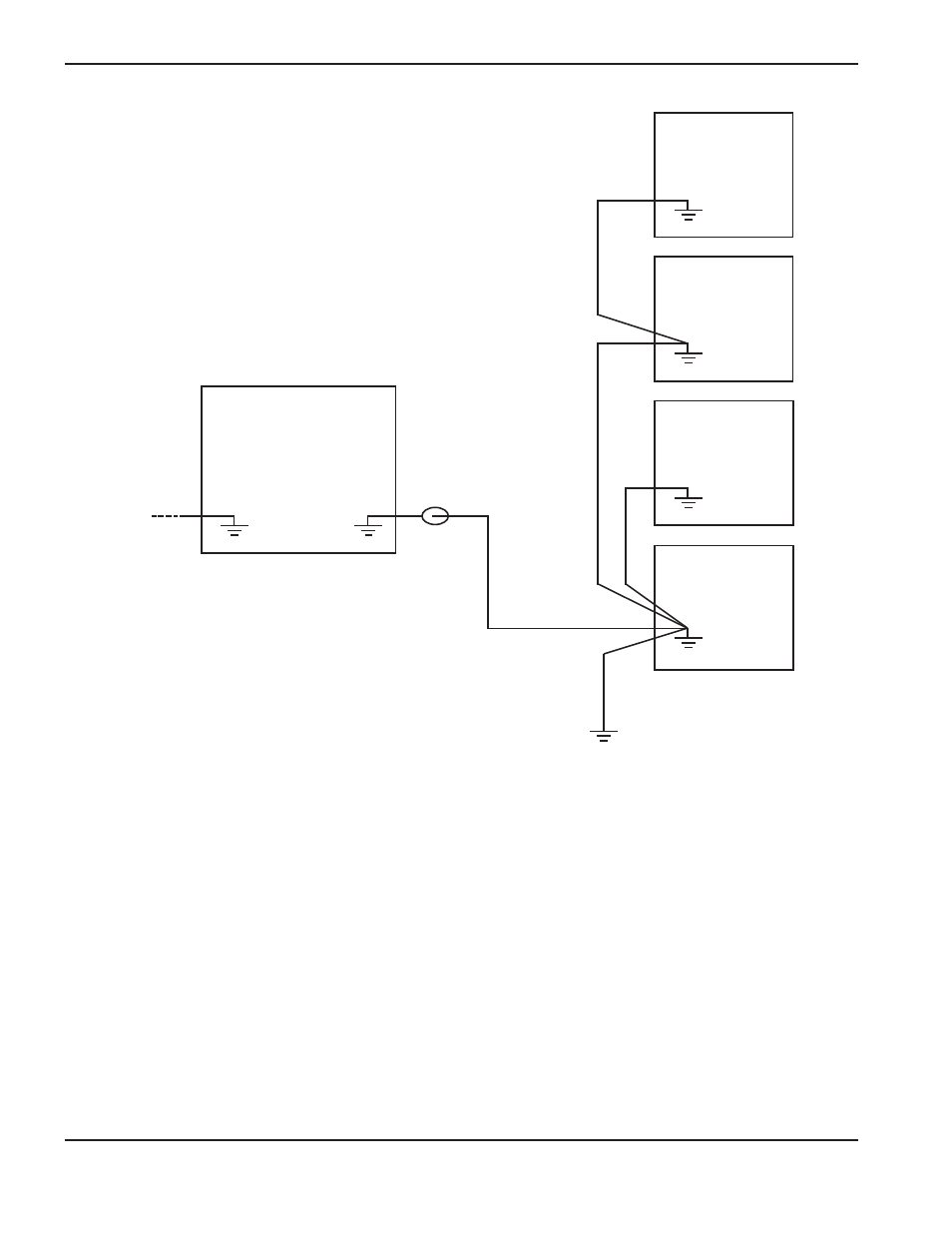

Figura 2 Configuración alterna para la conexión a tierra
Fuente de energía plasma
(PE)
(PE)
Alambre eléctrico
de entrada
Tierra
Reactor de ferrito
Varilla suplementaria
para tierra
Consola de selección
Consola de medición
Consola de ignición
Mesa de trabajo
(PE)
(PE)
