INSTALACIÓN

HPR130 Auto Gas

Manual de Instrucciones

3-7

Aterrizando la mesa de trabajo

Si se instala una varilla de tierra suplementaria cerca de la mesa de trabajo para reducir EMI, debe de conectarse
directamente a la conexión protectora a tierra PE de la estructura del edificio, que está conectada a la conexión a tierra
de la red eléctrica; o a tierra directamente, mientras que la resistencia entre la varilla de tierra y la conexión a tierra del
servicio eléctrico, cumpla con los códigos nacionales y locales. Ponga esta varilla suplementaria de tierra a una
distancia de menos de 6 m. de la mesa de trabajo, de acuerdo a los códigos eléctricos nacionales y locales.

Si se aterriza cualquier módulo a la mesa de trabajo, la mesa de trabajo tiene que aterrizarse a la fuente de energía, o se
puede cambiar la configuración para cumplir con los códigos eléctricos nacionales y locales aplicables.

Se puede poner un condensador de ferrito entre la varilla de tierra de la mesa de trabajo y la tierra protectora PE, con
un número de vueltas de bobina a través del reactor para aislarlo de la conexión a tierra de seguridad (a 60 Hz.) de
cualquier interferencia electromagnética (frecuencias arriba de 150 Khz.). Mientras más vueltas de bobina se den, mejor.
Se puede hacer un reactor de ferrito adecuado, embobinando 10 vueltas o más del cable de tierra al rededor de la
parte número 77109-A7 de Magnetics, la parte número 59-77011101 de Fair-Rite, u otro reactor de ferrito equivalente.
Ubique el reactor lo más cerca que fuera posible de la fuente de energía plasma.

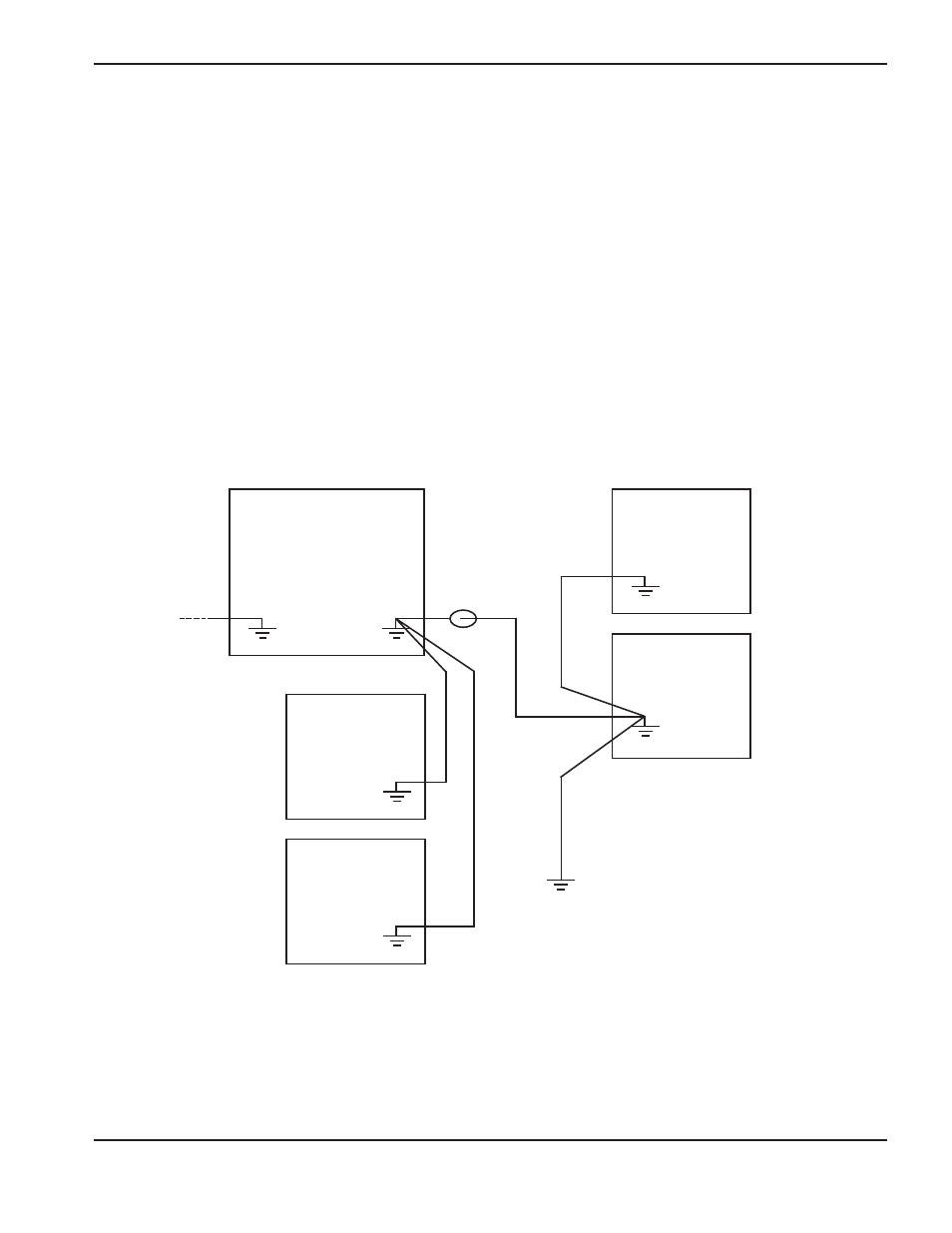

Figura 1 Configuración recomendada para la conexión a tierra

Nóta: La configuración puede variar en cada instalación y puede requerir un esquema conexión a tierra diferente.

Fuente de energía plasma

(PE)

(PE)

(PE)

(PE)

Alambre eléctrico
de entrada
Tierra

Reactor de ferrito

Varilla suplementaria
para conexión a tierra

Consola de selección

Consola de medición

Consola de ignición

Mesa de trabajo
