INSTALACIÓN

HPR130 Auto Gas

Manual de Instrucciones

3-25

2

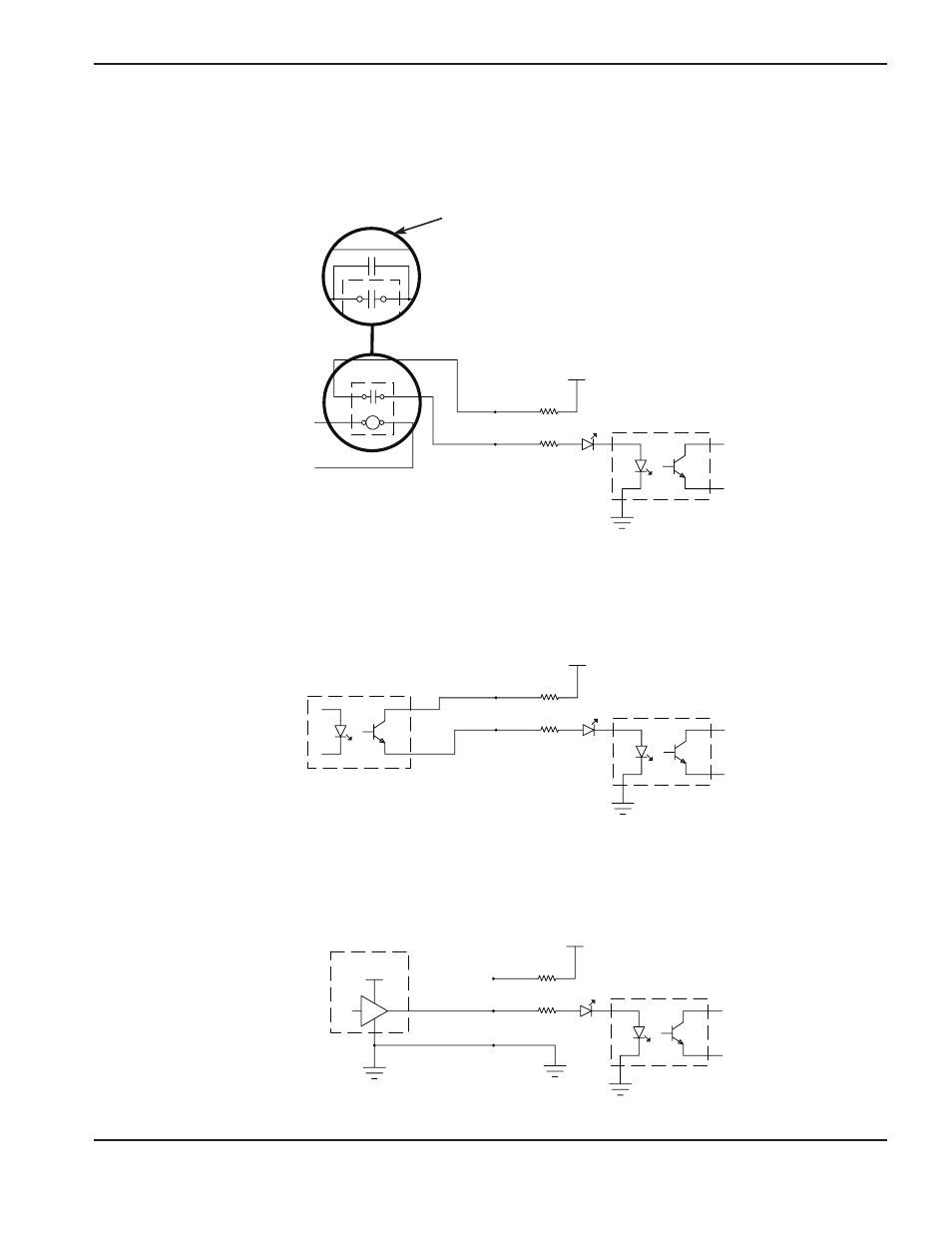

Ejemplos de circuitos de entrada

Salida de

CNC/PLC

Relevador externo

(CA ó CD)

1. Interface de relevador

+24 VCD

+24 VCD

HPR

Tierra

2. Interface de aparejador óptico

CNC/PLC

HPR

Tierra

Aparejador óptico de
salida de transistor

12V-24 VCD

CNC/PLC

+24 VCD

HPR

Tierra

Tierra

Impulsador activo alto

3. Interface de salida amplificada

Nota: La vida útil del relevador externo puede mejorarse

añadiéndole un condensador de poliéster metalizado

(0,022µF 100V o más alto) en paralelo con los contactos

del relevador.
