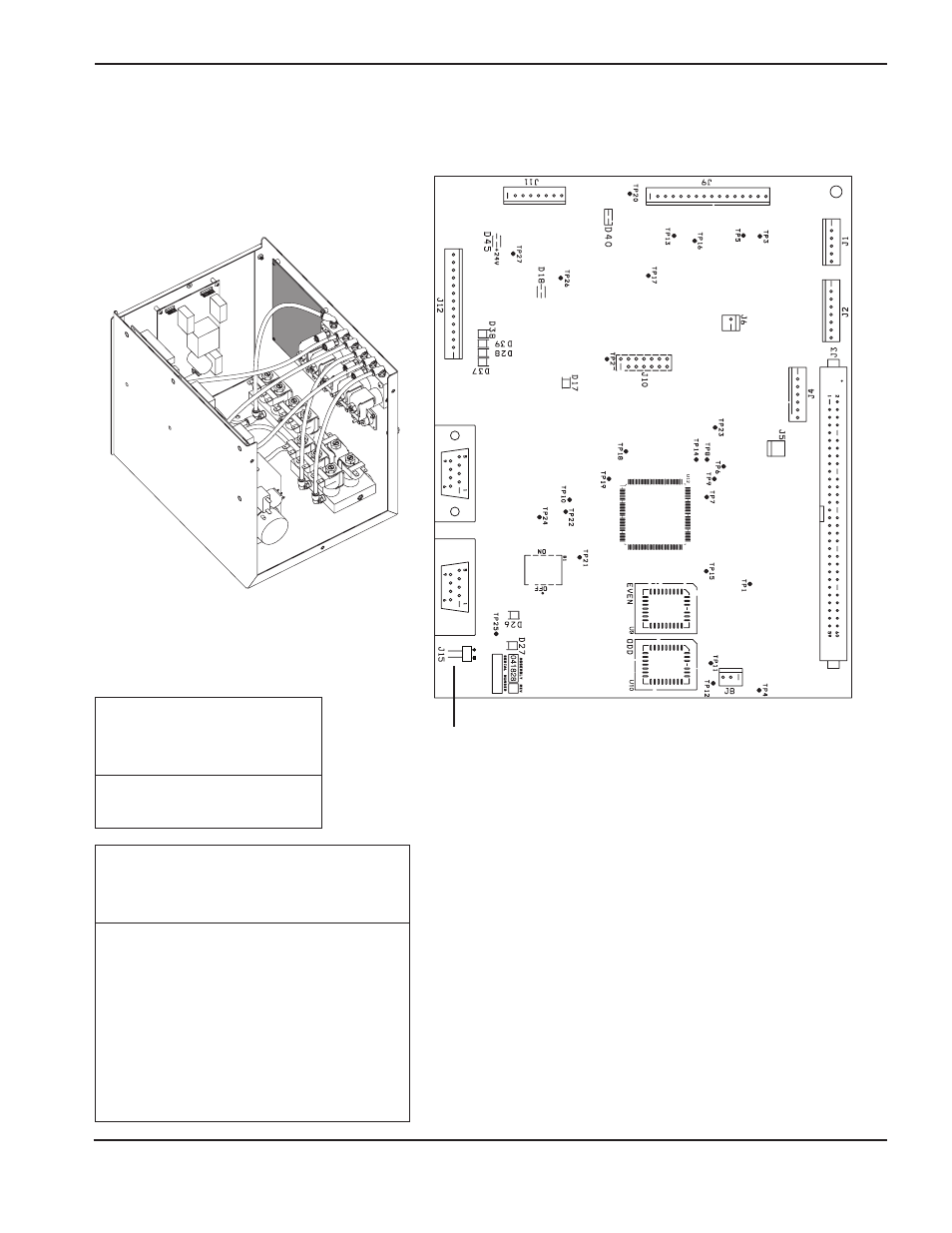

Tablilla de control PCB2 de consola de selección
Lista LED de tablilla de control en
consola de selección
LED
Nombre de la señal
Color
D17
+ 3,3 VCD
Verde
D18
+ 5 VCD
Verde
D26
CAN - RX
Verde
D27
CAN - TX
Verde
D28
Sin uso
Rojo
D37
Sin uso
Rojo
D38
Sin uso
Rojo
D39
Sin uso
Rojo
D40
+ 15 VCD
Verde
D45
+ 24 VCD
Verde
Lista de Firmware para
control de PCB2
Artículo Número de pieza
U9
081096 PAR
U10
081096 IMPAR
Nota: Resistencia de terminación CAN.
Se debe quitar el cable puente
.
