MANTENIMIENTO

HPR130 Auto Gas

Manual de Instrucciones

5-27

Tablilla de distribución PCB2 de fuente de energía

D23

D12

D26

D31

D32

D33

D3

D25

D1

D7

D5

D2

D35

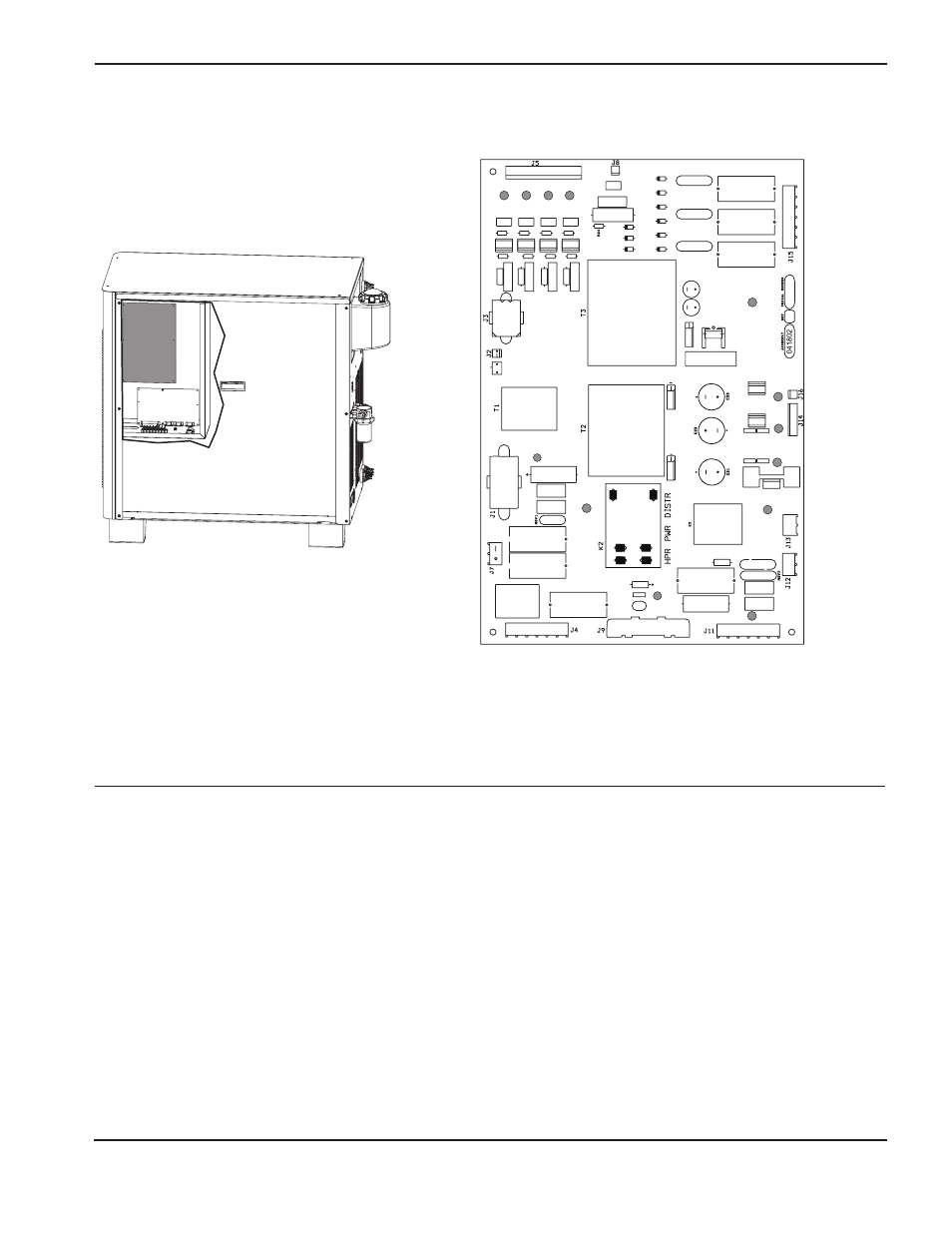

Lista de los indicadores luminosos (LED) de la tablilla PC de distribución de potencia

LED

Salida

Color

D1

Contactor

Rojo

D2

Relevador del arco piloto

Rojo

D3

120 VCA (activado por interruptor)

Verde

D5

Ignición HF (alta frecuencia)

Rojo

D7

Selección de surgimiento

Rojo

D12

24 VCA (activado por interruptor)

Verde

D23

240 VCA (activado por interruptor)

Verde

D25

+ 24 VCD

Rojo

D26

Motor de la bomba

Verde

D31

+ 5 VCD

Rojo

D32

- 15 VCD

Rojo

D33

+ 15 VCD

Rojo

D35

24 VCA

Verde
