MANTENIMIENTO

HPR130 Auto Gas

Manual de Instrucciones

5-33

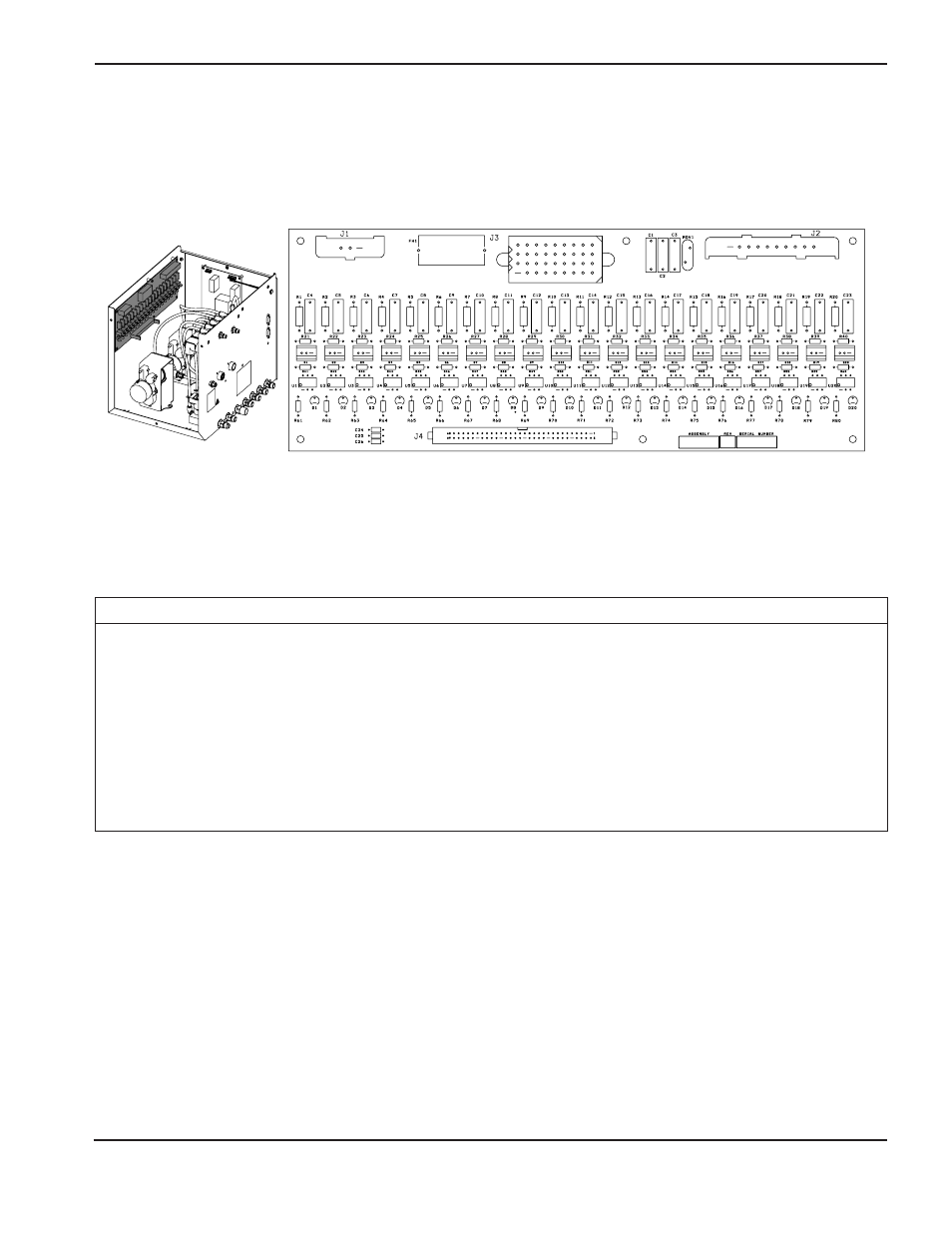

Controlador de válvula PCB3, AC, en consola de selección

LED

Nombre de la señal

Color

LED

Nombre de la señal

Color

D1

SV1

Rojo

D11

SV11

Rojo

D2

SV2

Rojo

D12

SV12

Rojo

D3

SV3

Rojo

D13

SV13

Rojo

D4

SV4

Rojo

D14

SV14

Rojo

D5

SV5

Rojo

D15

Sin uso

Rojo

D6

SV6

Rojo

D16

Respiradero solenoide en consola de medición

Rojo

D7

SV7

Rojo

D17

Cierre MV1

Rojo

D8

SV8

Rojo

D18

Abra MV1

Rojo

D9

SV9

Rojo

D19

Cierre MV2

Rojo

D10

SV10

Rojo

D20

Abra MV2

Rojo
