INSTALACIÓN

3-26

HPR130 Auto Gas

Manual de Instrucciones

2

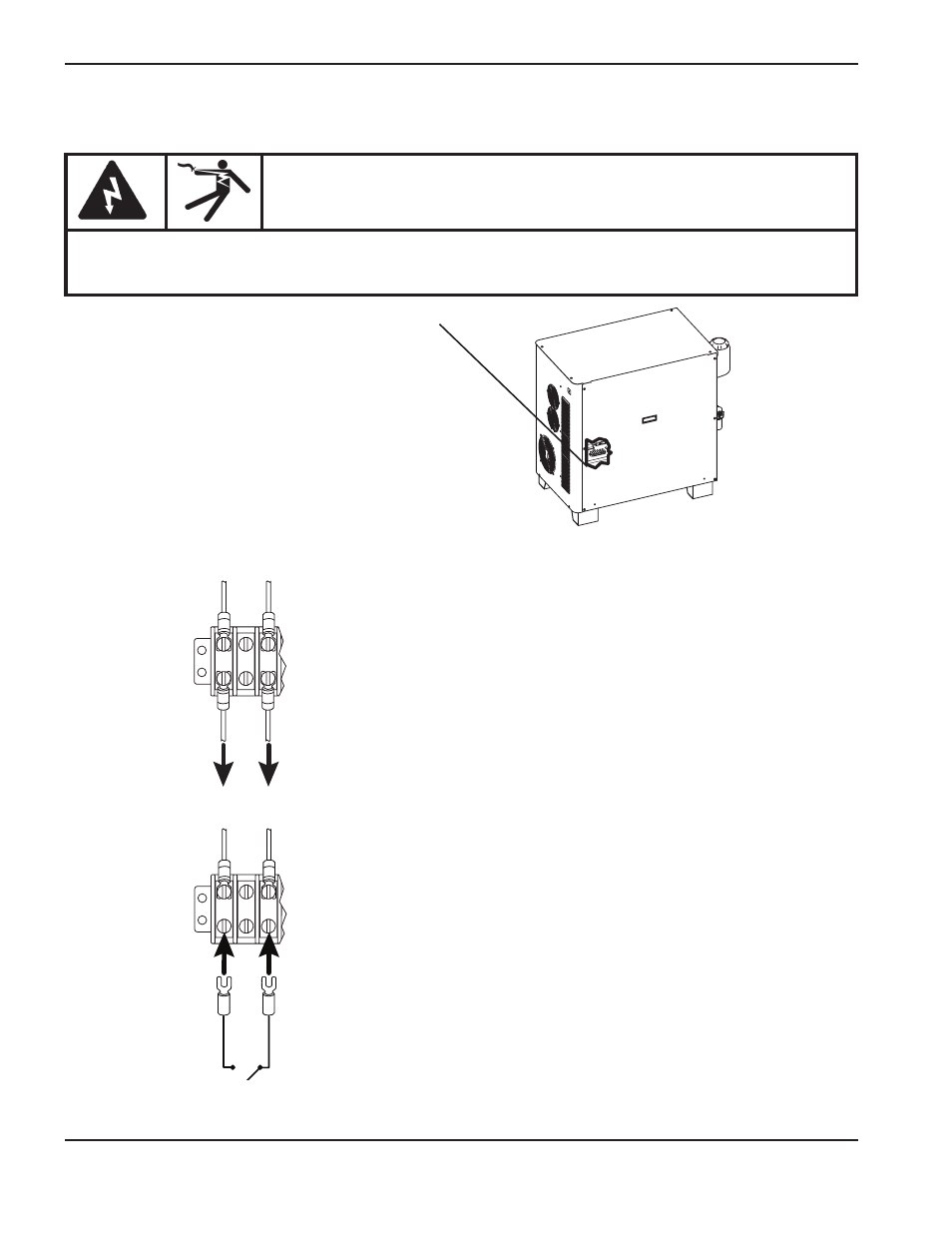

1. Ubique el bloque terminal 2 (TB2) en la fuente de energía.

2. Quite el alambre 1 y alambre 3 como se muestra. Estos alambres no tienen que ser reconectados.

3. Conecte los terminales del interruptor 1 y 3 como se muestra.

Ubicación TB2

1

2

3

1

3

TB2

1

3

1

2

3

TB2

1

3

Nota: Use un interruptor, relevador o relevador de estado sólido que es compatible con 24VAC @ 100 mA.

Debe ser un interruptor de contacto mantenido, no un interruptor de contacto momentáneo.

Interruptor de encender/apagar (on/off) remoto, (suministrado por el cliente)

PELIGRO

LAS DESCARGAS ELÉCTRICAS PUEDEN MATAR

Desconecte la potencia eléctrica antes de dar cualquier mantenimiento.
Vea la sección de Seguridad en el manual de instrucción para más precauciones de
seguridad.
