INSTALACIÓN

3-32

HPR130 Auto Gas

Manual de Instrucciones

1

Montaje y alineación de la antorcha

Haciendo montaje de la antorcha

Véase también Cambiando los consumibles en la Sección 4 para instalar los consumibles en la antorcha.

Requisito para el levantador de la antorcha

El sistema requiere un levantador de la antorcha de alta calidad, motorizado, con suficiente espacio de movimiento
para cortar todos los requisitos de espesores de corte. El levantador debe proporcionar 203 mm de movimiento vertical.
La unidad debe tener la capacidad de mantener una velocidad constante hasta 5080 mm/min con frenos positivos.
No es aceptable una unidad que se vaya más allá del lugar de detenerse.

Alineamiento de la antorcha

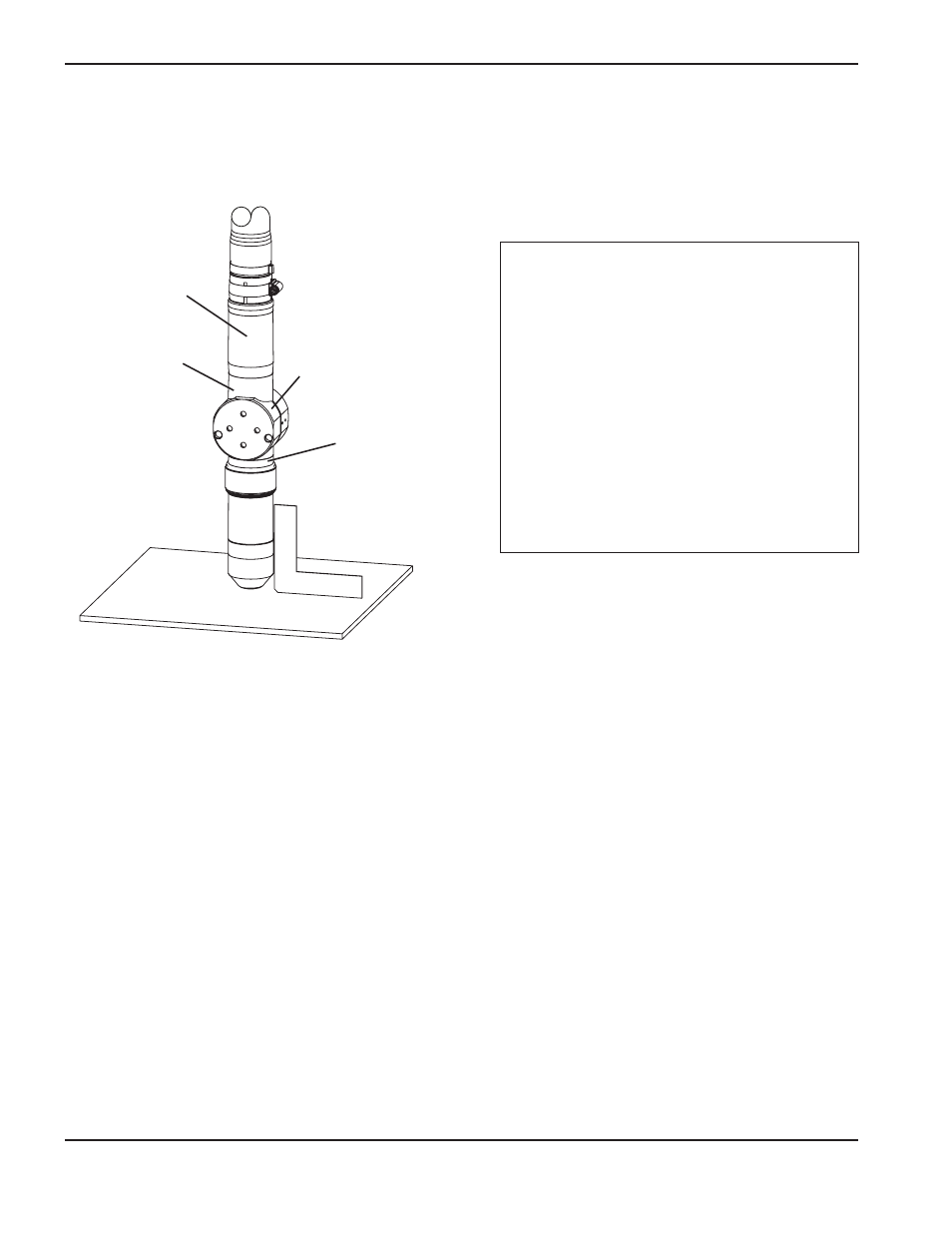

Para alinear la antorcha a ángulo recto de la pieza de trabajo, use una escuadra. Véase la figura arriba.

Nota de instalación

1. Instale la antorcha (juntos con los cables de la

antorcha) en el sostén de montaje.

2. Posicione la antorcha debajo del soporte

montante, de manera que el soporte esté al
rededor de la porción inferior de la manga de
la antorcha pero no toque la conexión rápida
de la antorcha.

3. Apriete los tornillos de sujetar.

Nota: El soporte debería estar lo más bajo

posible en la manga de la antorcha para
minimizar la vibración en la punta de la
antorcha.

Manga inferior de
la antorcha

Soporte de montaje
de la antorcha
(suministrado por el cliente)

Manga superior de
la antorcha

Receptáculo de
rápida conexión
