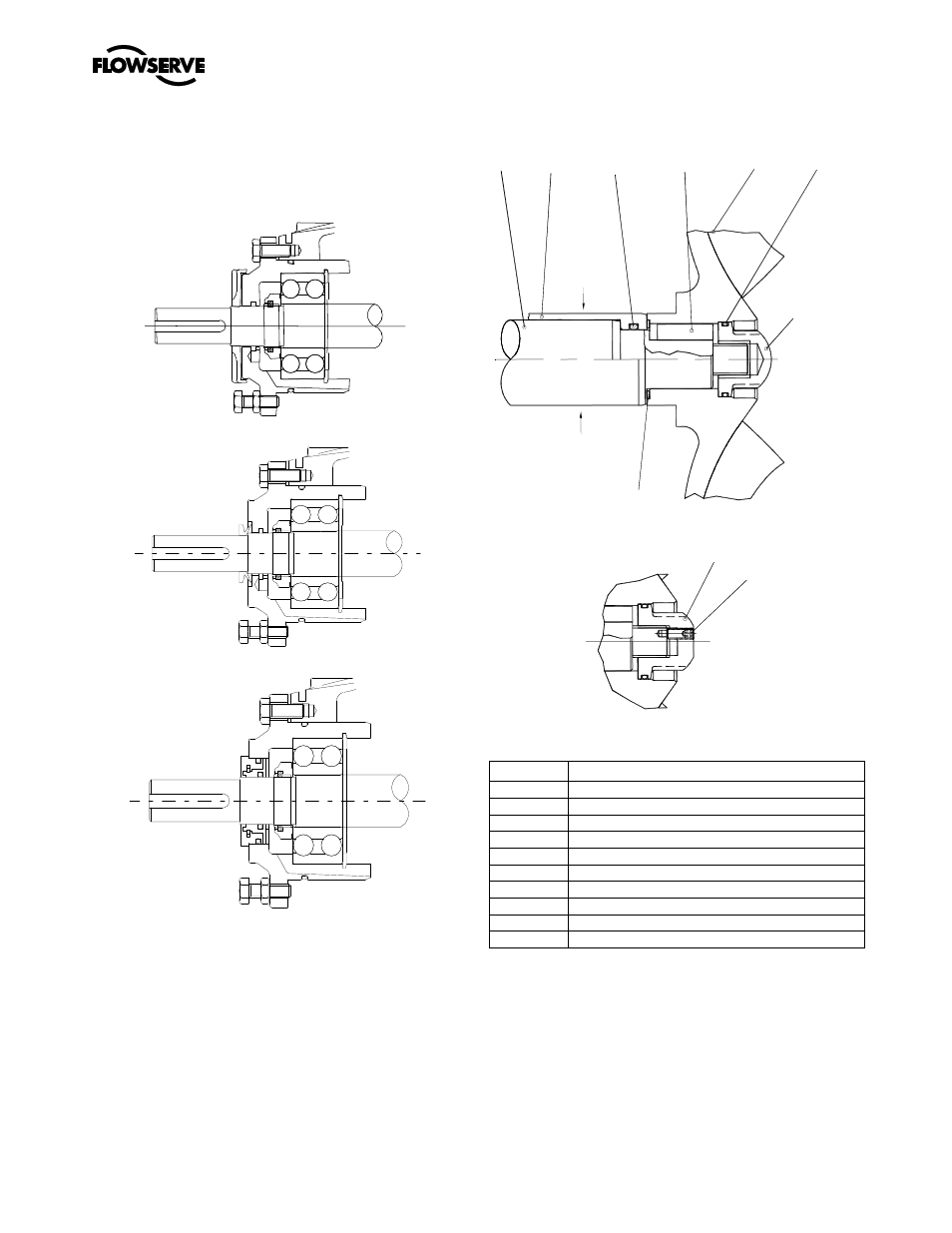

8.4 Detalles adicionales CPX, CPXR,
CPXN y CPXP
8.4.1 Detalles de sellado de la caja del cojinete de
CPX, CPXR, CPXN y CPXP
Soporte 1 y 2
Soporte 3 y 4
Soporte 1 a 4 sellos laberínticos patentados (cuando se fijen)
8.4.1 Opción chaveta impulsor CPX, CPXR, CPXN
y CPXP
Diseño de chaveta para 304/316 acero inoxidable y arriba,
tornillo asegurado con adhesivo PTFE (Loctite 577)
Artículo Descripción
2100 Eje
2200 Impulsor
2400 Impulsor (si se fija)
2912.1 Tuerca del impulsor
2912.2 Tuerca del impulsor
4590.4 Junta
4610.4 Junta tórica (si se ajusta el manguito)
4610.5 Junta tórica
6570.6 Tornillo
6700.2 Llave
2100 2400 6700.2 2200 4610.5
2912.1
4590.4
6570.6
2912.2
4610.4
(includes
heli-coil 6589)
SOLID SHAFT
SHOWN BELOW
CENTRE-LINE.
SLEEVED SHAFT
SHOWN ABOVE
CENTRE-LINE.
Eje entubado
mostrado
sobre la línea
central
2912.1
Incluye
insertos
roscados
[6589]
Eje sólido
mostrado bajo
la línea central
Dibujos tomados de B731/1644, hoja 1, rev -
