Para CPX, CPXN y CPXP
d) Apriétense uniformemente los tornillos del

portacojinete [6570.2] tirando de éste hacia el
alojamiento de cojinete, hasta que el impulsor
[2200] entre en contacto con el cuerpo de la
bomba [1100]. Durante este procedimiento,
gírese el eje [2100] hasta detectar cierto roce.
Esta es la posición de holgura cero.

e) Póngase sobre el extremo del eje el indicador de

cuadrante a cero y/o mídase la holgura entre el
portacojinete y el alojamiento de cojinete, y
anótese la medición.

f) Desapriétense los tornillos del portacojinete

[6570.2].

g) Apriétense uniformemente los tornillos de

elevación [6570.3] (un plano a la vez) hasta que
el indicador de cuadrante o la galga de
espesores muestre la holgura correcta del
impulsor desde la posición de holgura cero. Esta
holgura deberá ser entre 0.3 y 2 mm (0.008 y
0.08 in.) según cual sea la naturaleza del líquido
bombeado. Ver la tabla más arriba.

h) Apriétense uniformemente los tornillos del

alojamiento de cojinete [6570.2] dejando que el
indicador de cuadrante o la galga de espesores
siga leyendo el ajuste correcto. Luego,
apriétense las tuercas hexagonales [6580.1] para
fijar en posición los tornillos de elevación.


Solo para CPXR

Por cuanto el impulsor no tiene holgura

frontal, normalmente no es necesario ajustarlo.
d) Apriete los tornillos de elevación [6570.3]

uniformemente, empujando el soporte lejos de la
caja del cojinete hasta que el impulsor [2200]
entre en contacto con la cubierta. [1220] Durante
este proceso, gire el eje [2100], hasta que se
obtenga roce detectable. Ésta es la posición de
regulación cero.

e) Coloque un comparador mecánico a cero en el

lado de potencia o mida el espacio entre el
soporte y la caja del cojinete y registre la medida.

f) Afloje los tornillos de elevación [6570.3].
g) Apriete los tornillos del soporte [6570.2]

uniformemente (alrededor de un giro cada vez)
hasta que el comparador mecánico o la galga
palpadora muestre la correcta regulación del
impulsor desde la posición de regulación cero.

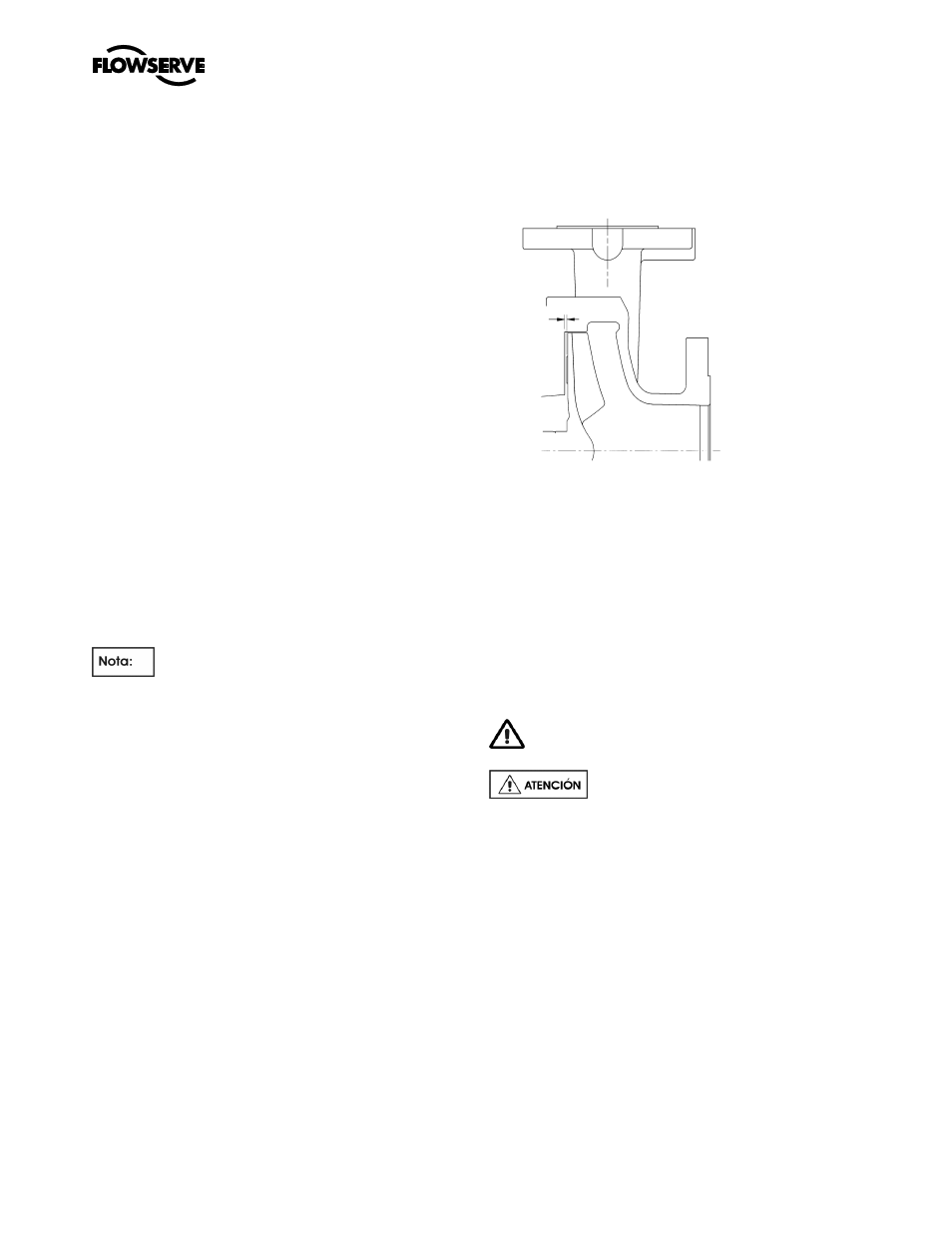

Esta regulación debería ser 1.5 a 2 mm (0.06 a
0.08 in.) (Véase el dibujo)

h) Apriete los tornillos de elevación [6570.3] hasta

que entren en contacto con el soporte
manteniendo el comparador mecánico o la galga
palpadora en la lectura correcta. Después,
apriete las tuercas hexagonales [6580,1] para
bloquear los tornillos de elevación en su sitio.

1.5 a 2 mm

i)

Compara los espacios inicial y final entre el
soporte y la caja del cojinete para comprobar si el
movimiento del eje ha excedido la capacidad del
sello (por encima/debajo de la compresión del
sello). Recoloque el sello para corregirlo.

j)

Compruebe que el eje [2100] puede girar
libremente sin atascarse.

k) Si se ha ajustado cierre tipo cartucho [4200]

deberá reajustarse en este punto.

l)

Asegúrese de que la distancia de acoplamiento
entre los lados de potencia (DBSE) es correcta.
Reajústela/realineela si es necesario.

6.8 Desmontaje

Antes de desmontar la bomba refiérase a la

sección sobre Seguridad.

Antes de desmontar la bomba para

revisarla, asegúrese de que dispone de piezas de
repuesto Flowserve genuinas.

Para los números e identificación de piezas refiérase
a los planos de sección. Ver la sección 8, Listas de
piezas y planos
.

6.8.1 Conjunto del soporte de cojinetes
Para desmontarlo procédase de la siguiente forma:
a) Desconéctense todos los tubos y tuberías

auxiliares, si es aplicable.

b) Desmóntese la protección del acoplamiento y

desconéctese el acoplamiento.

c) Si la carcasa está lubricada con aceite, drénese

este desmontando el tapón correspondiente
[6569.3].
