CPX, CPXR, CPXN y CPXP INSTRUCCIONES ESPAÑOL 71569121 02-10
Página 38 de 48 flowserve.com
8.2 CPXR

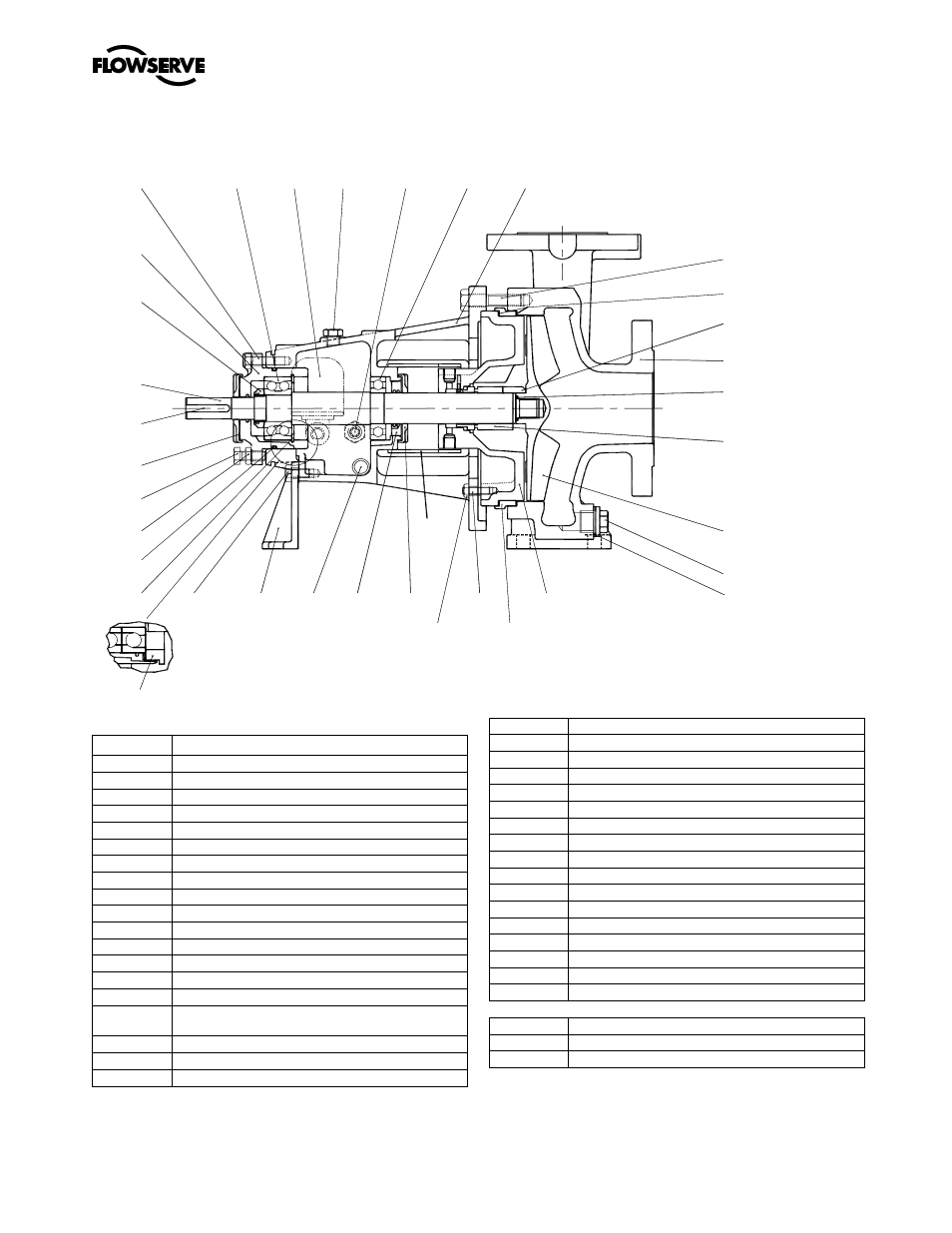

8.2.1 Corte transversal - CPXR
6570.2 3013 6569.1 3856 3011 3200
6570.1
4590.1
2510.2
1100
4610.1
6569.2
4590.2 1220
2510.1
6752
6580.2
2540.2 6569.3 4330 6570.4 6544
4610.2
6580.1
6570.3
2540.1
6700.1
3712.1
3712.2
7450
4200
2200
3855
3134
2100
3240
8.2.2 Lista de piezas - CPXR
Item Descripción
1100 Carcasa
1220 Tapa
2100 Eje
2200 Impulsor
2510.1 Anillo de separación
2510.2 Anillo de separación
2540.1 Deflector (líquido) lado motor
2540.2 Deflector (líquido) lado bomba
3011 Cojinete radial de bolas
3013 Cojinete de empuje de bolas
3134 Pie de soporte
3200 Caja del cojinete
3240 Soporte del cojinete
3712.1 Tuerca fijación del cojinete
3712.2 Tuerca fijación del cojinete
3855 Aceitera de nivel constante (solo lubricación
aceite) *
3856 Indicador de mirilla del aceite
4200 Sello mecánico
4330 Anillo laberíntico
4590.1 Junta cuerpo
4590.2 Junta tapón drenaje *
4610.1 Junta tórica
4610.2 Junta tórica
6544 Arandela de retención
6569.1 Tapón (llenado)
6569.2 Tapón *
6569.3 Tapón (magnético)
6570.1 Tornillo
6570.2 Tornillo
6570.3 Tornillo
6570.4 Tornillo
6572 Pasador
6580.1 Tuerca
6580.2 Tuerca
6700.1 Llave
7450 Protección
Elementos no ilustrados
2400 Camisa *
3853.1 Engrasadores (solo lubricación grasa) *
3853.2 Engrasadores (solo lubricación grasa) *
* Opción estándar
Dibujo tomado de B731/724, rev E
