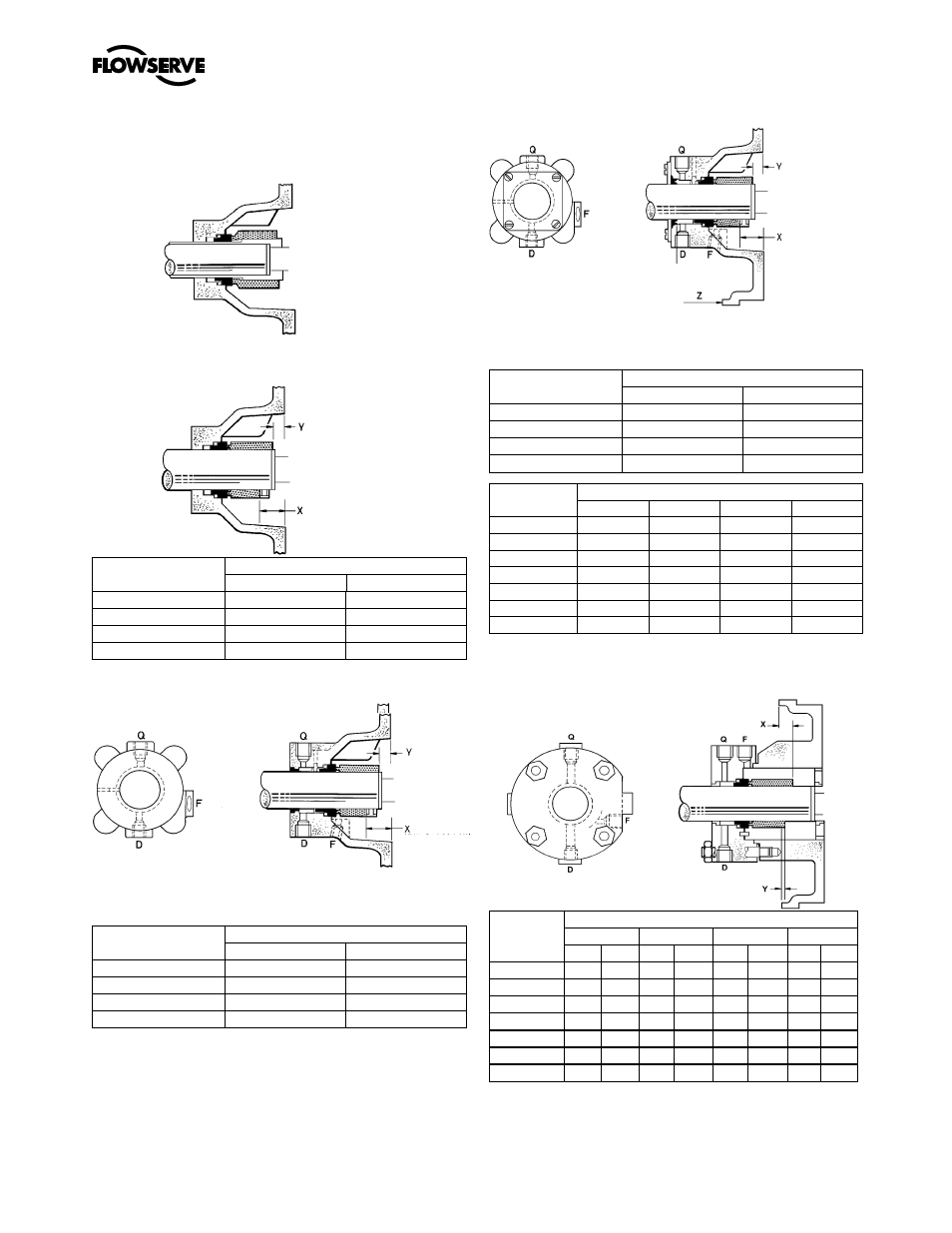

6.11.1 Tipos de cierres simple
6.11.1a Cierre equilibrado de un solo escalón
6.11.1b Cierre simple sin equilibrar (o equilibrada
inherentemente)
EN12757 L1N
EN12757 L1K
Dimensión de ajuste (mm)
Alojamiento
cojinete
X
Y
Soporte 1
23.5
11.0
Soporte 2
34.0
19.0
Soporte 3
33.5
11.0
Soporte 4
51.5
24.0
6.11.1c Cierre simple con casquillo externo en el
cuello
EN12757 L1N
EN12757 L1K
Q - Rp ¼ in. enfriamiento
D - Rp ¼ in. drenaje
F - Rp ¼ in. purga
Dimensión de ajuste (mm)
Alojamiento
cojinete
X
Y
Soporte 1
23.5
11.0
Soporte 2
34.0
19.0
Soporte 3
33.5
11.0
Soporte 4
51.5
24.0
6.11.1d Cierre simple con lip seal externo
EN12757 L1N
EN12757 L1K
Nota: Con una palanca descarte la brida después de adaptar la
camisa dura en el eje.
Dimensión de ajuste (mm)
Alojamiento
cojinete
X
Y
Soporte 1
23.5
11.0
Soporte 2
34.0
19.0
Soporte 3
33.5
11.0
Soporte 4
51.5
24.0
Dimensión de ajuste Z (mm)
Tamaño
de la bomba Armazón 1 Armazón 2 Armazón 3 Armazón 4
125
41.5
-
-
-
160
41.5
49.0
-
-
200
36.5
49.0
-
-
250
-
44.0
45.0
-
315
-
44.0
45.0
65.0
400
-
-
36.5
57.0
500
-
44.0
45.0
65.0
6.11.1e Cierre interno simple con casquillo en
cuello interno y externo
EN127 57 L1N
EN127 57 L1K
Dimensión de ajuste (mm)
Soporte 1
Soporte 2
Soporte 3
Soporte 4
Tamaño
de la
bomba
X
Y
X
Y
X
Y
X
Y
125
12.5
0
-
-
-
-
-
-
160
12.5
0
5.5
-9.5
-
-
-
-
200
17.5
5.0
5.5
-9.5
-
-
-
-
250
-
-
10.6 -4.4 18.3 -4.3
-
-
315
-
-
10.6 -4.4 18.3 -4.3
-4.7 -32.3
400
-
-
-
-
27.0
4.3
3.5 -24.0
500
-
-
10.6 -4.4 18.3 -4.3
-4.7 -32.3
Q - Rp ¼ in. enfriamiento
D - Rp ¼ in. drenaje
F - Rp ¼ in. purga
Z - posición de la camisa dura
de la junta de reborde
Q - Rp ¼ in. enfriamiento
D - Rp ¼ in. drenaje
F - Rp ¼ in. purga
