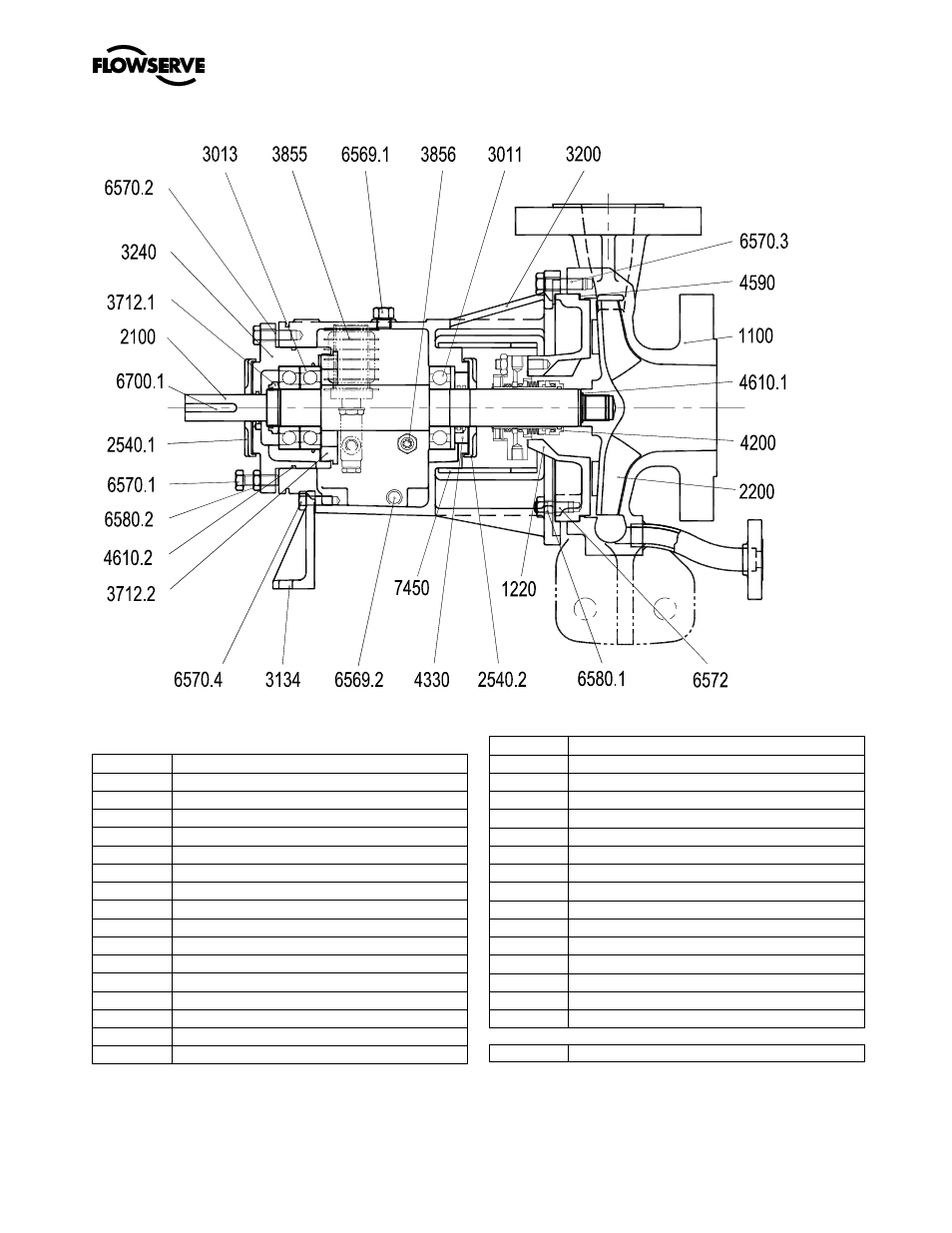

8.1.3 Corte transversal - CPXN
Dibujo tomado de C128/001, hoja 1, rev B
8.1.4 Lista de piezas - CPXN
Item Descripción
1100 Carcasa
1220 Tapa
2100 Eje
2200 Impulsor
2540.1 Deflector (líquido) lado motor
2540.2 Deflector (líquido) lado bomba
3011 Cojinete radial de bolas
3013 Cojinete de empuje de bolas
3134 Pata soporte
3200 Caja del cojinete
3240 Soporte del cojinete
3712.1 Tuerca fijacióndel cojinete
3712.2 Tuerca fijación del cojinete
3855 Aceitera de nivel constante
3856 Indicador de mirilla del aceite
4200 Sello mecánico
4330 Anillo laberíntico
4590 Junta cuerpo
4610.1 Junta tórica
4610.2 Junta tórica
6544 Arandela de retención
6569.1 Tapón (llenado)
6569.2 Tapón (magnético)
6570.1 Tornillo
6570.2 Tornillo
6570.3 Tornillo
6570.4 Tornillo
6572 Pasador
6580.1 Tuerca
6580.2 Tuerca
6700.1 Llave
7450 Protección
Elementos no ilustrados
2400 Camisa *
* Opción estándar
