CPX, CPXR, CPXN y CPXP INSTRUCCIONES ESPAÑOL 71569121 02-10
Página 36 de 48 flowserve.com
8 LISTAS DE PIEZAS Y PLANOS
8.1 CPX y CPXN

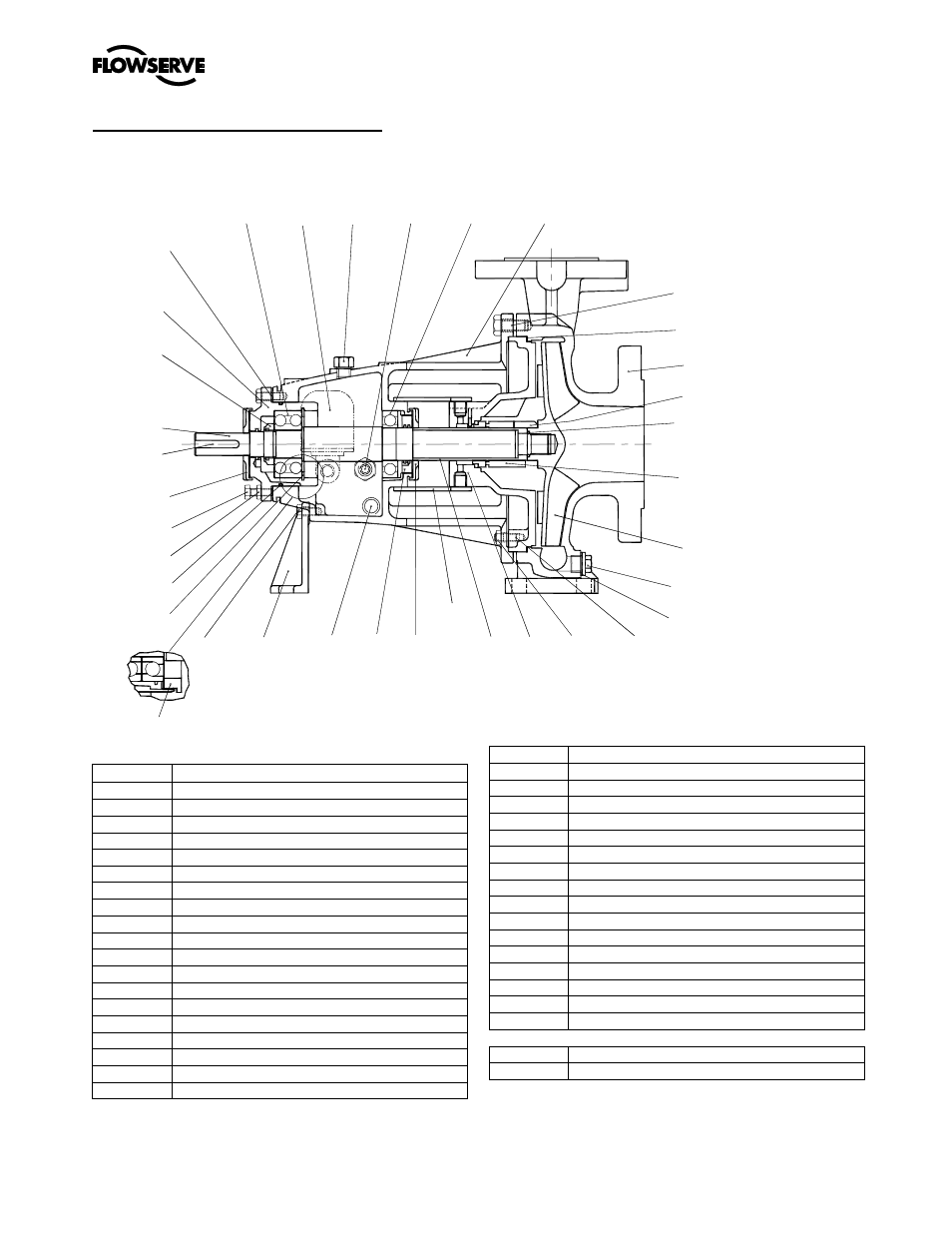

8.1.1 Corte transversal -
CPX
3013 3855 6569.1 3856 3011 3200
6570.1
4590.1
1100
2510
4610.1
4200
2200
6569.2
6572 6580.2 6570.4 3134 6569.3 4330 2540.2 2400 1220
6544
4610.2
6580.1
6570.3
2540.1
6700.1
2100
3712.1
3240
6570.2
4590.2
7450
3712.2
8.1.2 Lista de piezas - CPX
Item Descripción
1100 Carcasa
1220 Tapa
2100 Eje
2200 Impulsor
2400 Camisa *
2510 Anillo de separación
2540.1 Deflector (líquido) lado motor
2540.2 Deflector (líquido) lado bomba
3011 Cojinete radial de bolas
3013 Cojinete de empuje de bolas
3134 Pata soporte
3200 Caja del cojinete
3240 Soporte del cojinete
3712.1 Tuerca fijación del cojinete
3712.2 Tuerca fijación del cojinete
3855 Aceitera de nivel constante *
3856 Indicador de mirilla del aceite
4200 Sello mecánico
4330 Anillo laberíntico
4590.1 Junta cuerpo
4590.2 Junta tapón drenaje *
4610.1 Junta tórica impulsor
4610.2 Junta tórica
6544 Arandela de retención
6569.1 Tapón (llenado)
6569.2 Tapón drenaje *
6569.3 Tapón (magnético)
6570.1 Tornillo
6570.2 Tornillo
6570.3 Tornillo
6570.4 Tornillo
6572 Pasador
6580.1 Tuerca
6580.2 Tuerca
6700.1 Llave
7450 Protección
Elementos no ilustrados
3853.1 Engrasadores (solo lubricación grasa) *
3853.2 Engrasadores (solo lubricación grasa) *
* Opción estándar
Dibujo tomado de B731/491, hoja 1, rev G
