CPX, CPXR, CPXN y CPXP INSTRUCCIONES ESPAÑOL 71569121 02-10
Página 30 de 48 flowserve.com

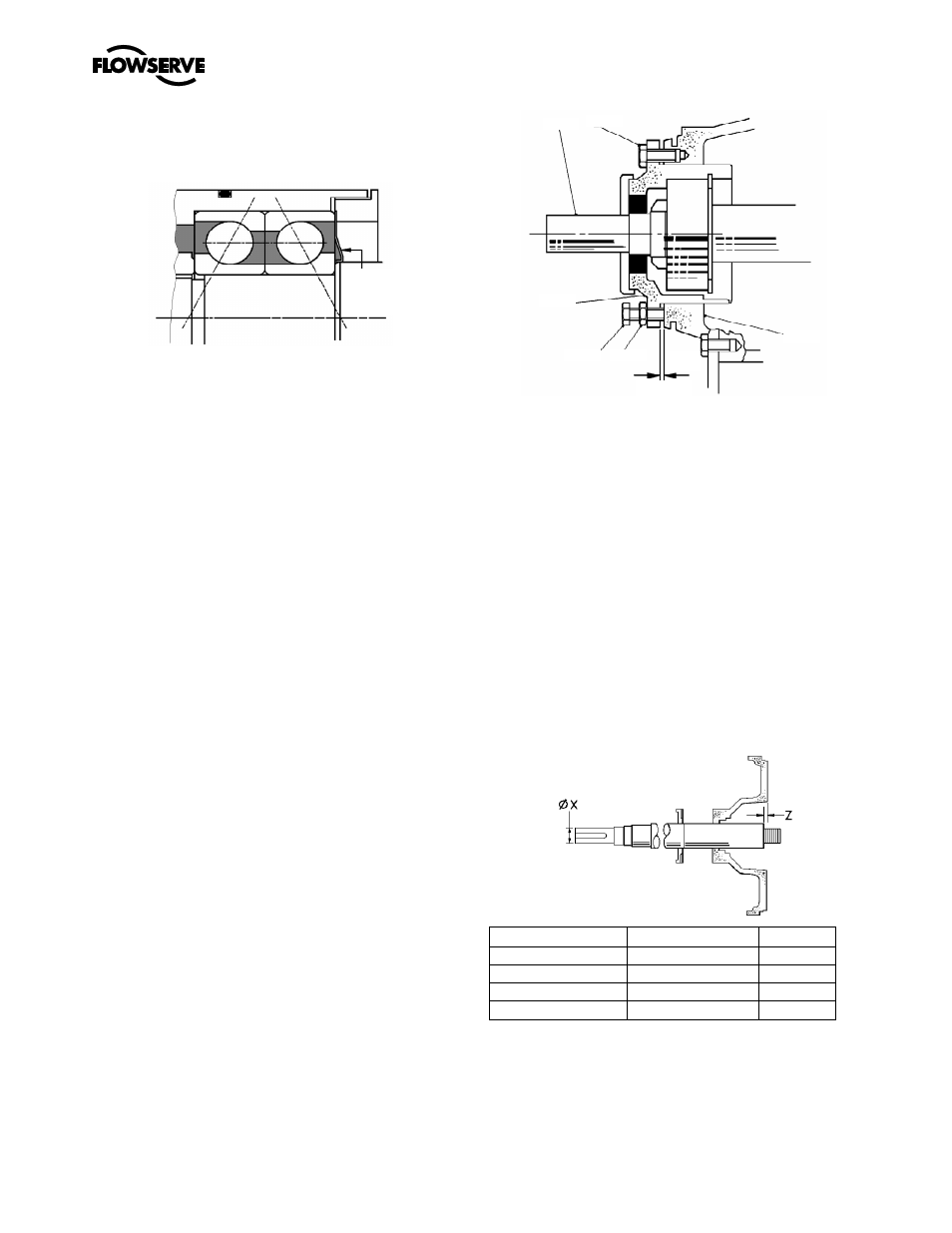

f) Si el par de cojinetes de empuje de contacto
angular se debe ajustar, estos se montarán de
espaldas, tal como se muestra a continuación:
El retenedor
de grasa
[3864]
El retenedor de grasa (tipo regulación) solo se instala
en las unidades con opción de lubricación por grasa
g) Con los cojinetes a temperatura ambiente,
atornille sobre el eje la tuerca autoblocante
[3712.1] (con su inserto de poliamida de espaldas
al cojinete) hasta que estén bien apretados.
h) Con la doble fila de cojinetes de empuje, coloque la
arandela de retención del cojinete [6544] sobre el
eje, con la parte afilada hacia el lado del impulsor.
i) Con el par de cojinetes de empuje de contacto
angular, la tuerca autoblocante [3712.2] debería
estar situada en el eje antes de fijar el
rodamiento radial de la bomba con el lado de
diámetro mayor hacia el lado del impulsor.
j) Fije el rodamiento radial de bolas de la bomba
[3011] sobre el eje, usando los métodos 1 o 2
anteriormente mencionados.
k) Con la opción del cojinete de rodillos NUP, el
anillo suelto debería estar contra el cuello del eje.
l) Fije la junta tórica [4610.2] en el soporte.
Lubrique ligeramente el agujero del soporte y la
junta tórica.
m) Asegúrese de que los bordes de las ranuras del
eje no tienen rebabas. Durante la instalación,
use cinta o algo similar sobre las ranuras para
evitar dañar los sellos del lado de accionamiento
del cojinete.
n) Deslice el soporte [3240] sobre el montaje del
eje/cojinete e inserte la arandela de retención
[6544] en la muesca del soporte o rosque la
tuerca autoblocante del cojinete [3712.2].
o) En las bombas con lubricación por grasa,
bombee la grasa a través del engrasador del
soporte [3240] hasta que la grasa sea visible en
los anillos de rodadura.
p) Compruebe la rotación libre del eje [2100].
q) Instale el montaje del eje en la caja del cojinete
[3200] hasta que el espacio sea de
aproximadamente 5 mm (0.2 in.).
r) Fije los tornillos del soporte [6570.2] pero no los
apriete.
2100 6570.2
3240
6570.3 6580.1
3200
Holgura
s) Fije el anillo laberíntico [4330] (si se usa) en la
caja del cojinete asegurándose de que el agujero
de vaciado esté de frente al cojinete y en
posición de las 6 en punto.
t) Presione el deflector de líquido del lado de
accionamiento [2540.1] y bombee el lado del
deflector de líquido [2540.2] sobre el eje, cuando
sea aplicable. Este debería ser 0.5 a 2 mm
(0.02 a 0.08 in.) (ligero contacto para el tipo
elastómero) desde el soporte y desde la caja del
cojinete respectivamente.
u) El deflector del lado de la bomba [2540.2] (esta
característica es integral con algunos sellos
laberínticos patentados) deberá fijarse en su
posición final después de fijar la posición axial
del eje.
v) Temporalmente, fije la cubierta [1220] El eje
[2100] puede ahora colocarse en relación con el
lado de la cubierta, tal como se muestra a
continuación:
Alojamiento cojinete Diámetro X mm (in.) Z mm (in.)
Soporte 1 24 (0.945) 9 (0.354)
Soporte 2 32 (1.260) 17 (0.669)
Soporte 3 42 (1.654) 9 (0.354)
Soporte 4 48 (1.890) 22 (0.866)
w) El deflector del lado de la bomba [2540.2] puede
ahora moverse hacia la caja del cojinete y
regularse.
