Otro gráfico de características especiales es el gráfico de forma de onda, generado por los
equipos QNA, que puede proporcionar una captura de la forma de onda tanto de tensión como de
corriente en cada una de las fases.
Las características de este gráfico son muy parecidas a las del gráfico de armónicos. Las
únicas diferencias son que las unidades del eje X son milisegundos y que la representación por
defecto es en líneas. Sólo podrán añadirse a este tipo de gráfico variables de este tipo, es decir,
formas de onda.

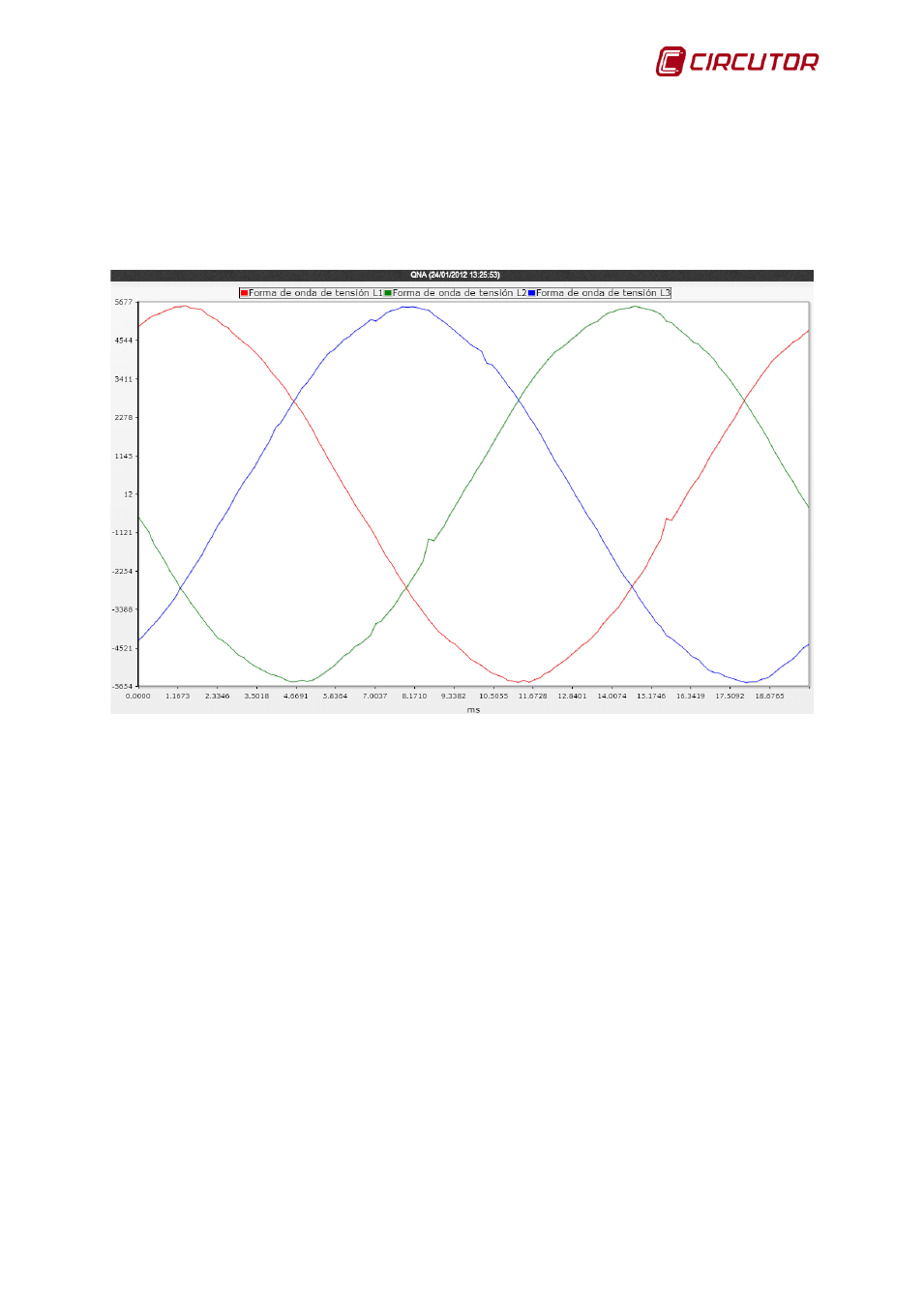

Gráfico de forma de onda de un QNA
