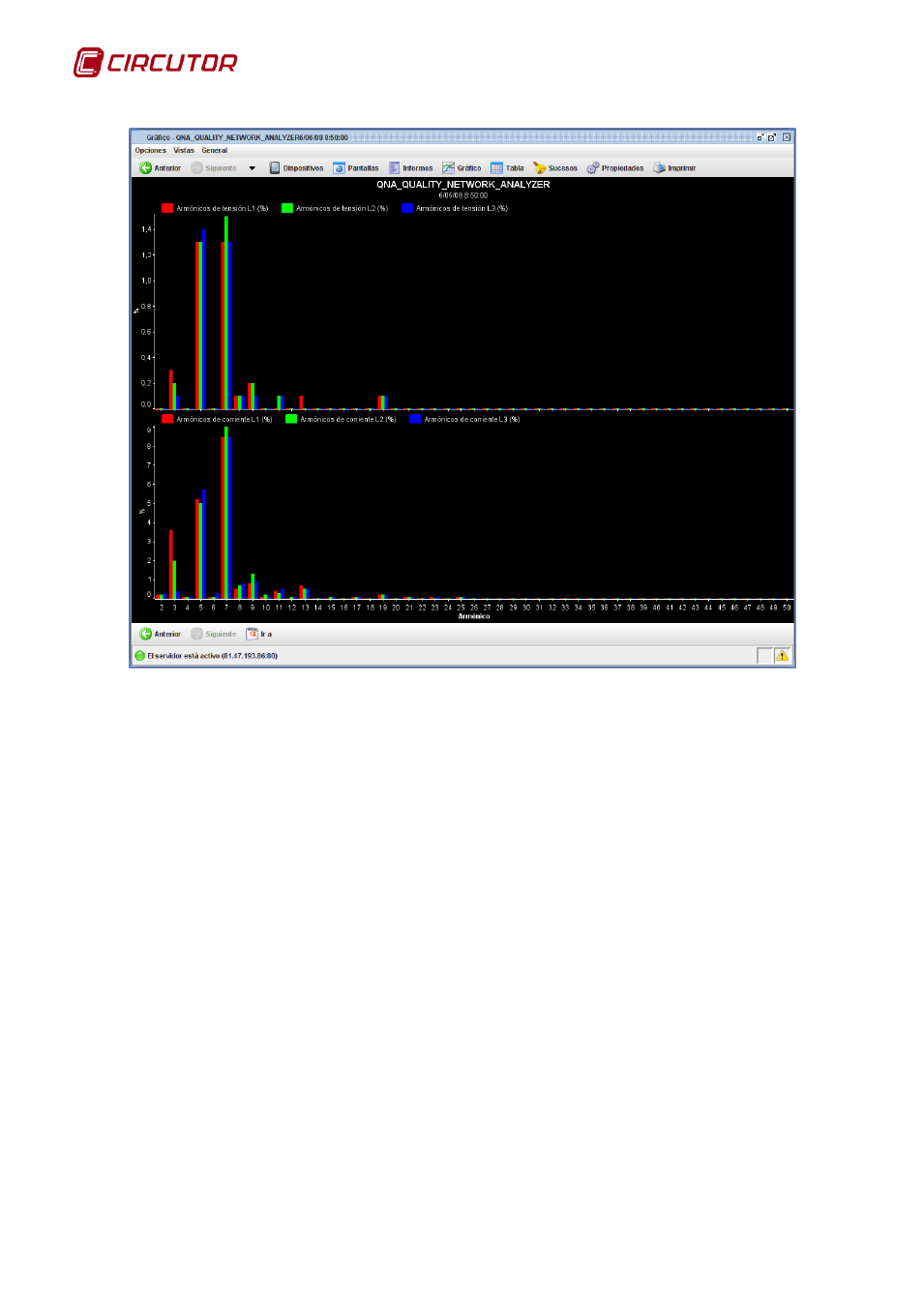

Gráfico de armónicos
Este tipo de gráfico tiene algunas características especiales:
• Subtítulo: En el subtítulo, bajo el título del gráfico, indica la fecha a la que pertenece la
descomposición armónica que se está visualizando.
• Eje X: El Eje X no representa el tiempo, sino el número de armónico. Por lo tanto carece de
unidades.
• Barra de herramientas: La barra de herramientas consta únicamente 3 botones que nos
permitirán desplazarnos a los demás registros, es decir, nos permitirán desplazarnos al
registro anterior, al siguiente o ir directamente al registro más cercano a una fecha indicada
por el usuario (opción “Ir a”).
• Propiedades: Las propiedades configurables de este tipo de gráfico son las mismas que con
una gráfica estándar, con la única diferencia de que sólo se podrán añadir variables de
equipos que contengan este tipo de variables.
• Representación en barras: Como característica especial, este gráfico adopta las barras
como representación por defecto, aunque puede configurarse a posteriori.
Otro gráfico de características especiales es el gráfico de forma de onda, generado por los
equipos QNA, que puede proporcionar una captura de la forma de onda tanto de tensión como de
corriente en cada una de las fases.
Las características de este gráfico son muy parecidas a las del gráfico de armónicos. Las
únicas diferencias son que las unidades del eje X son milisegundos y que la representación por
defecto es en líneas. Sólo podrán añadirse a este tipo de gráfico variables de este tipo, es decir,
formas de onda.
