PowerStudio
48 Manual de Instrucciones
1.2.9.6 Propiedades del gráfico
Es posible configurar muchos más aspectos de la representación a través de la opción de
“Propiedades” del gráfico. A esta opción podemos acceder a través del menú “Opciones” principal,
submenú “Propiedades” o directamente a través del botón de “Propiedades” de la barra de
herramientas principal.
Supongamos que hemos realizado una gráfica de las variables de tensión de las tres fases
más la distorsión de tensión en la fase uno más la corriente de las fases uno y dos de un equipo de
medida QNA. El cliente nos proporcionará una vista de gráfico con la configuración por defecto, esto
es, un gráfico agrupado por semana, posicionado en la semana actual, con periodo de 30 minutos,
con tres zonas de representación (una en la que se colocan las tres tensiones, otra donde se coloca la
distorsión y una última donde se colocan las dos corrientes), etc.

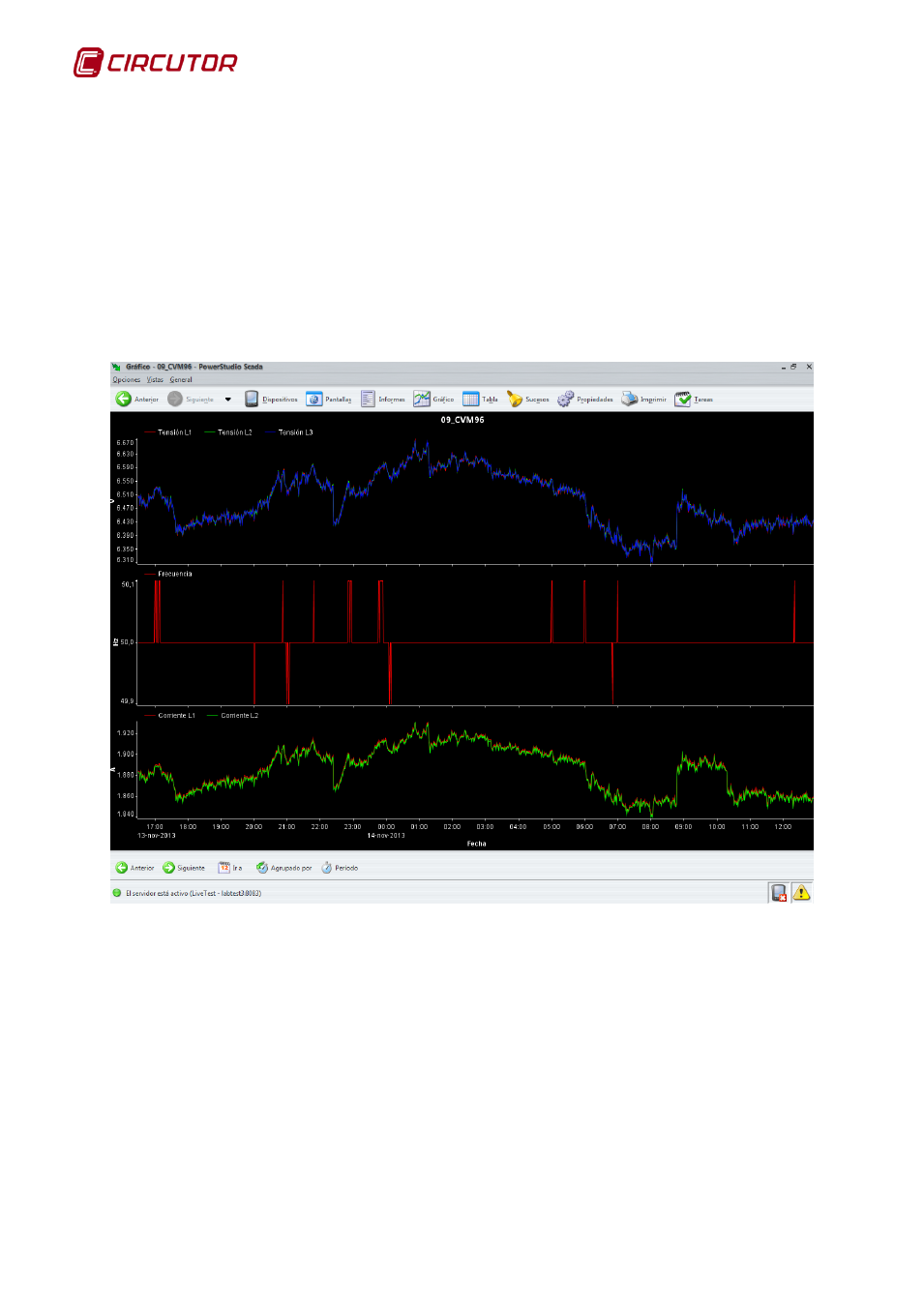

Gráfico con variables de un QNA
Para cambiar las propiedades del gráfico accederemos a la opción comentada anteriormente
y aparecerá una ventana con el siguiente aspecto:
