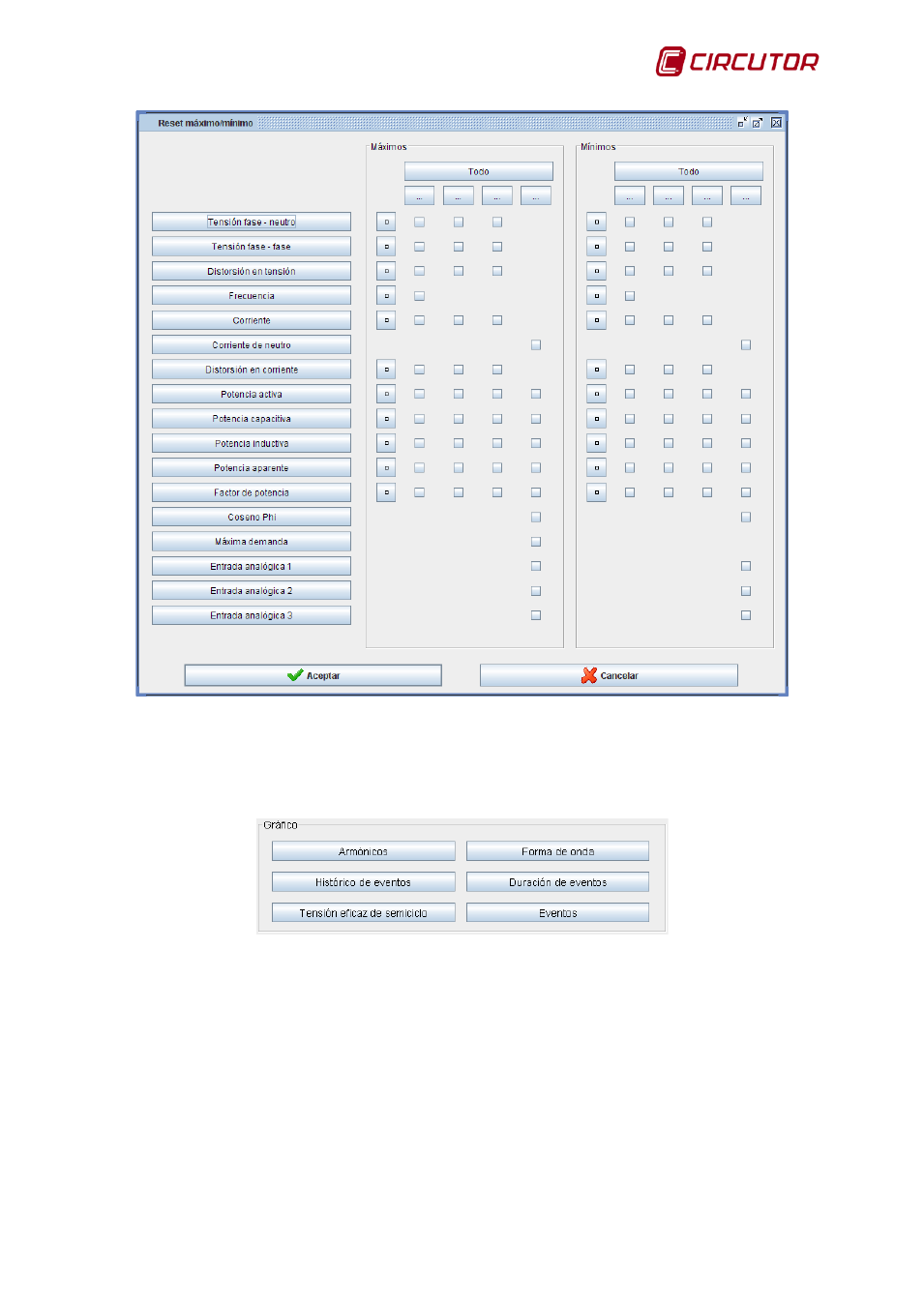

Ventana de “Reset máximo/mínimo”
Otra interacción típica es la realizar una acción al hacer clic sobre un botón. Esta acción
puede ser de muy diversas índoles, desde actuar sobre alguna salida digital del equipo o sobre algún
aspecto de la configuración del mismo, hasta lanzar una gráfica especial o ver la tabla del histórico de
sucesos.
Botones para lanzar gráficas especiales en la pantalla del QNA
Existen dispositivos que proporcionan interacciones más elaboradas permitiendo, al hacer clic
sobre un botón, realizar configuraciones y ajustes más complejos a través de una ventana de
configuración específica. Así, por ejemplo, los dispositivos del tipo RGU-10 permiten el ajuste de los
valores de la corriente de disparo y del tiempo de retardo del disparo.
