PowerStudio
Manual de Instrucciones 95
definidos discriminadores o no sean aplicables a este tipo de gráfico, con lo cual no aparecerá esta
pantalla y se pasará directamente a la selección de variables del dispositivo en cuestión.
Una vez seleccionado el tipo de gráfico y el discriminador, aparecerá la pantalla de selección
de las variables.

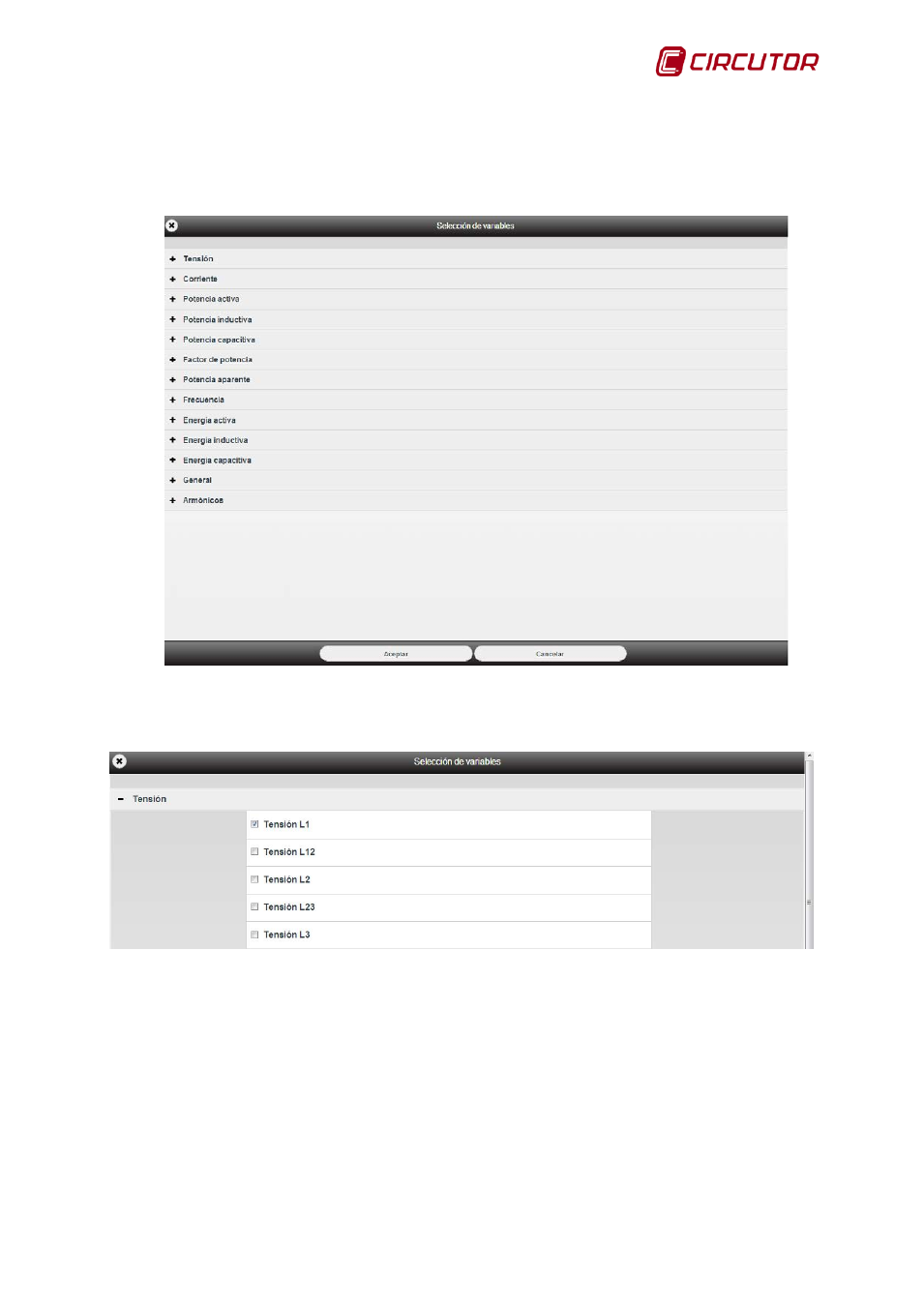

Selección de variables sin desplegar
Para proceder a la selección de variables, desplegaremos el tipo de variable deseado y
marcaremos las variables a mostrar.
Selección de variables desplegada
Finalmente, una vez realizada la selección de las variables que deseemos visualizar,
aparecerá la vista de gráfico con la representación de las variables en cuestión.
El sistema escogerá automáticamente el periodo de representación y la agrupación de los
datos, los cuales podrán, evidentemente, cambiarse a posteriori. Más adelante explicaremos que
significan ambos conceptos y como pueden modificarse. Cabe apuntar que la agrupación elegida es la
semana y el periodo es, típicamente, 30 minutos. Si el gráfico al que accedemos procede de un
control de gráfico en una pantalla scada, tanto la agrupación como el periodo vienen determinados en
dicho control y no tiene porqué ser el predeterminado por defecto. No obstante, como siempre, ambas
propiedades pueden modificarse en la vista de gráfico con posterioridad. Igualmente se eligen unos
tipos de representaciones por defecto (línea, barras, etc.), así como unos colores y una distribución de
las variables en ejes y zonas en función de las variables representadas
