Los ejes de un gráfico también pueden configurarse mediante la ventana de propiedades.
Para ello, una vez en dicha ventana, deberemos hacer clic sobre el eje que queremos configurar y
aparecerá una ventana como la siguiente:

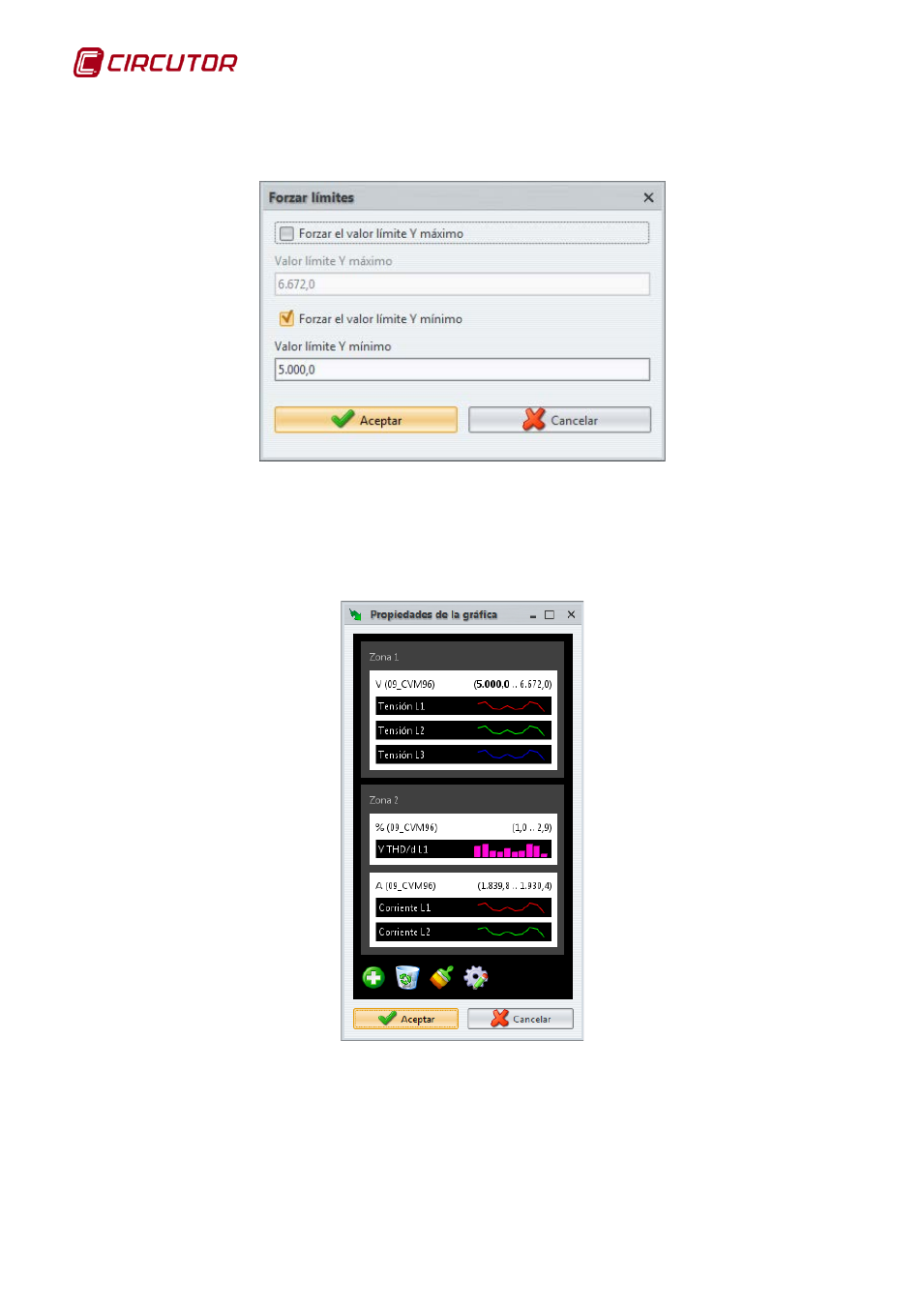

Ventana de configuración de un eje
Podemos ver que esta ventana nos permitirá forzar los valores límites del eje en su
coordenada Y. Por defecto el motor gráfico define unos límites que permitan mostrar todos los valores
de la variable, sin embargo es posible modificarlos manualmente mediante esta opción. En el ejemplo
vamos a forzar el valor límite Y mínimo del eje en el que se encuentran las tensiones de las tres fases
a cero.
Propiedades con el límite mínimo de un eje forzado
Obsérvese que en las propiedades del eje pueden verse las unidades, el equipo al que
pertenecen las variables entre paréntesis (siempre que sólo existan variables de un dispositivo) y los
límites del eje Y (el valor mínimo y el máximo, en negrita si este valor es forzado por el usuario).
Igual que las variables, los ejes pueden redistribuirse mediante el método de arrastrar y soltar.
El funcionamiento es idéntico al de arrastrar y soltar una variable. Así, puede soltarse un eje sobre
