PowerStudio
52 Manual de Instrucciones

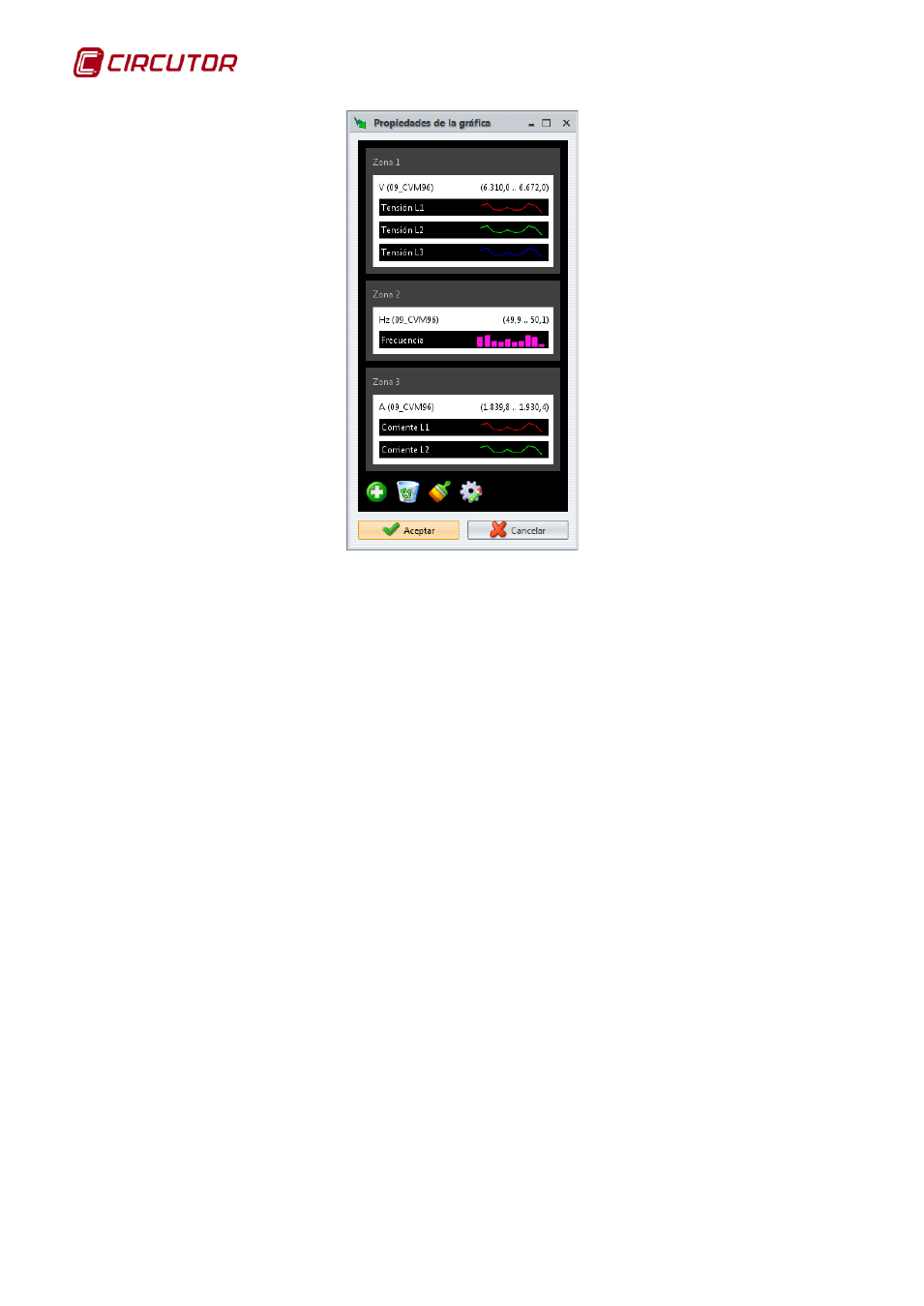

Cambio en las propiedades de representación de una variable
Una última propiedad que podemos cambiar de una variable es su posición en el global de la
gráfica. Para realizar este cambio simplemente debemos arrastrar la variable que deseamos modificar
a su nueva localización. Mientras arrastramos la variable se nos informará de las posiciones en las
que podemos “soltar” la variable y en las que no mediante los cuadrados verdes o rojos. Así, una
variable no podremos “soltarla” sobre otra variable (no tiene sentido) o sobre un eje (con fondo blanco)
que tenga unidades diferentes a las de la variable que estamos “soltando”. Podemos, en cambio,
“soltar” la variable sobre una zona cualquiera (incluso sobre la misma zona pero en otra posición),
sobre un eje que tenga las mismas unidades que la variable que estamos “soltando” (incluso dentro
del mismo eje, pero en otra posición) o “fuera”, es decir, entre zonas, sobre la primera zona o bajo la
última.
Si “soltamos” la variable sobre un eje con las mismas unidades se añadirá la variable a dicho
eje en el orden en que la hayamos insertado. El orden en que se colocan es el orden en el que se
pintan, de manera que la última variable de un eje es la que se pinta en último lugar y, por tanto, la
que será representada sobre las demás (y por tanto puede ocultar las demás). Suele ser útil colocar
las variables con representación de barras en los primeros lugares ya que de otra forma ocultarán casi
por completo a las demás.
Si “soltamos” la variable sobre una zona se creará un nuevo eje en dicha zona. Este nuevo eje
compartirá zona de dibujo con los demás ejes de la zona y se pintará en el orden en que lo hayamos
“soltado”.
Si “soltamos” la variable “fuera” se creará una zona con un eje en esa posición. Hay que tener
en cuenta que si la variable era la única en su eje, dicho eje se eliminará y si, además, ese eje era el
único en su zona, esa zona se eliminará también. También podemos soltar esa variable en la
papelera, situada en la parte inferior de la pantalla de propiedades del gráfico, esta acción elimina la
variable del gráfico. En el ejemplo vamos a mover la variable de distorsión en la zona en la que se
encuentran las corrientes, en la parte superior para que se pinte en primer lugar.
