Este tipo de gráfico realiza una representación de los eventos de tensión registrados en un
periodo de tiempo, organizados según su duración. Este gráfico tiene algunas particularidades:
• Eje X: El eje X representa la duración en milisegundos.
• Intervalo de representación: Se representan los eventos de un intervalo de tiempo que es
configurable por el usuario.
• Barra de herramientas: La barra de herramientas nos permite movernos a través de los
intervalos de tiempo, así como definir un intervalo de tiempo nuevo, ya sea predefinido o
totalmente configurable por el usuario.
• Representación: La representación escogida por defecto es en puntos, aunque puede ser
modificada a voluntad.
• Tooltip: Es típico ver en este tipo de gráfico un tooltip un tanto especial indicando el número
de valores de esa variable que hay justo en ese punto y entre que valores se encuentran ya
que es usual que se repitan muchos valores con una duración determinada.
• Subtítulo: A diferencia del gráfico de armónicos y el de forma de onda, aquí el subtítulo nos
indicará el intervalo de tiempo que estamos visualizando.
• Adición de nuevas variables: Sólo podrán añadirse variables del tipo que estamos
visualizando, es decir, duración de eventos.
Otro gráfico un tanto particular es el de histórico de eventos.
Gráfico de histórico de eventos

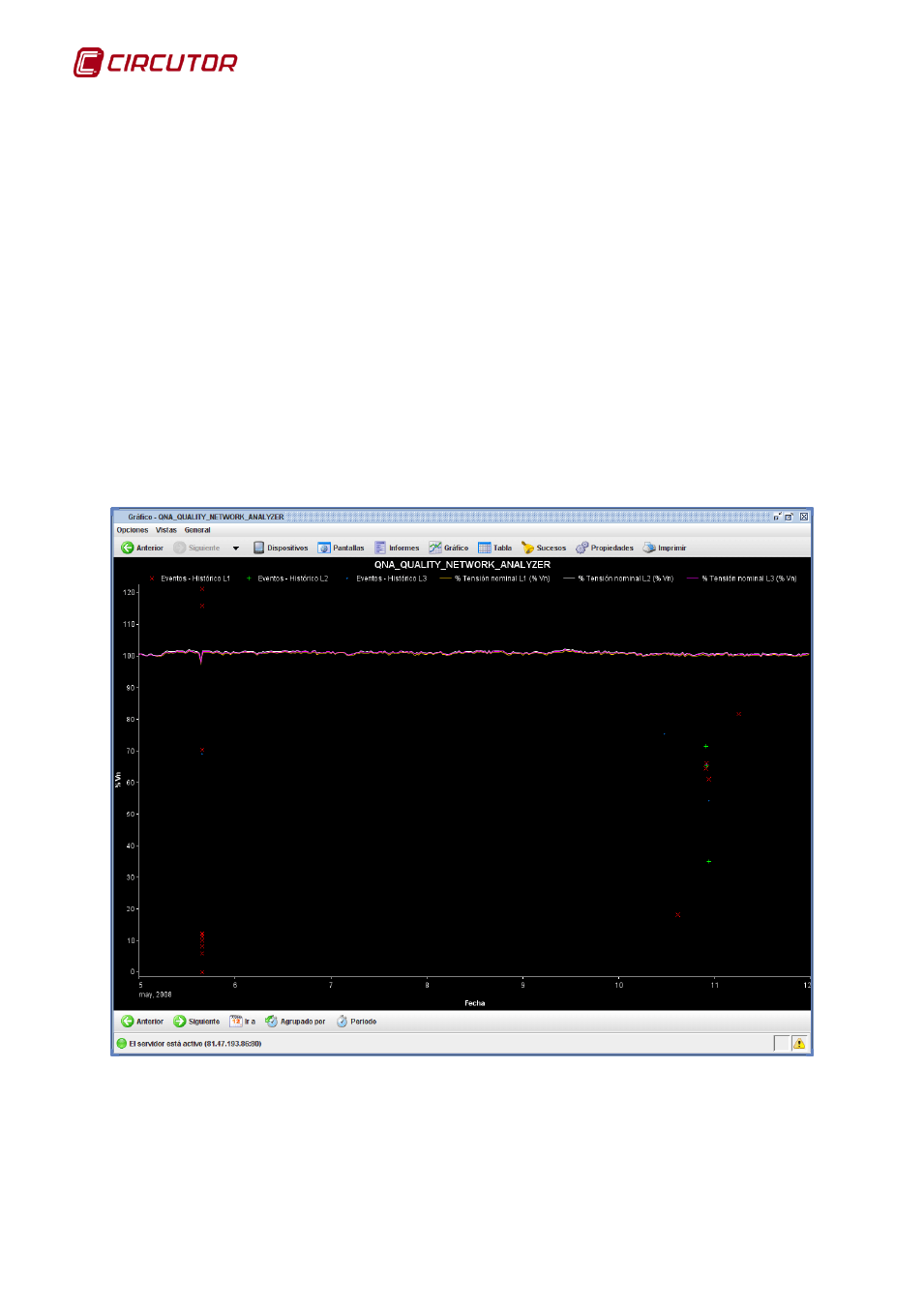

Este gráfico es, básicamente, equivalente a un gráfico estándar, con todas las características
del mismo. La única diferencia es que cada evento es representado como un punto más una línea
horizontal cuya longitud equivale a la duración del evento representado.
