CIRCUTOR PowerStudio Series - Manual (Página 42)

PowerStudio
42 Manual de Instrucciones

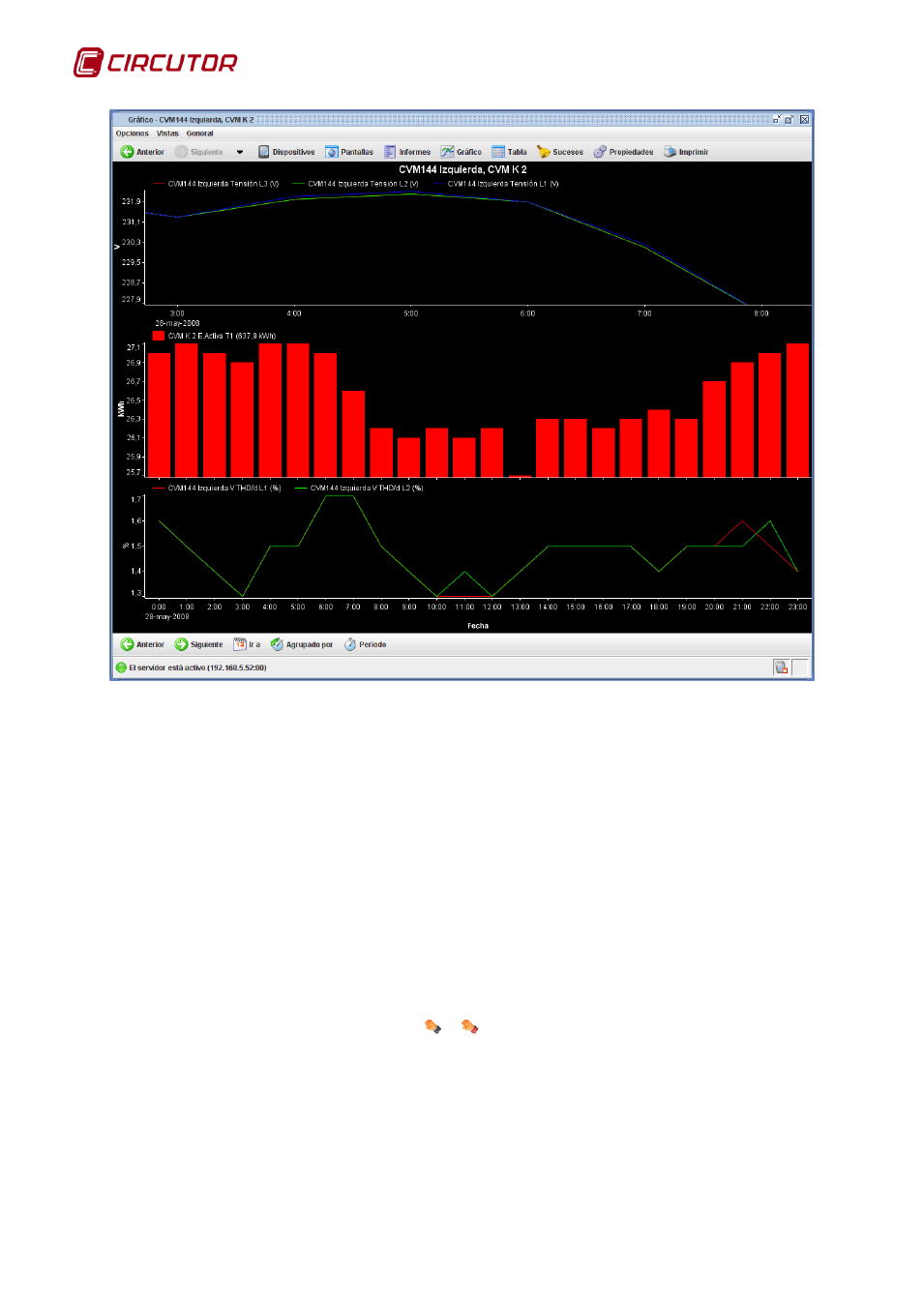

Gráfico con zonas con ejes X diferentes (la primera zona tiene un eje X diferente de las otras dos)
La tecla “Mayúsculas” fuerza a que la ampliación afecte únicamente al eje X, incluso en la
zona en la que se está realizando la ampliación, pero mantiene la ampliación de todas las zonas
manteniendo el eje X como en el comportamiento por defecto. Nótese que en el caso de que el gráfico
conste de una única zona este cambio de comportamiento provoca que la selección no de nueva
ventana de visualización no afecte al eje Y.
La combinación de ambos comportamientos, pulsando al mismo tiempo la tecla “Control” y la
tecla “Mayúsculas” nos permitirá poder ampliar, en gráficos con más de una zona de representación,
una única zona sólo en función de su eje X. El usuario puede libremente combinar los diversos
comportamientos en sucesivas ampliaciones.
1.2.9.2 Modo Pan
El “modo Pan” está disponible cuando hay alguna ampliación realizada y nos permite
desplazar la ventana de visualización mediante la técnica de arrastrar y soltar. Cuando estamos en
este modo el cursor tiene el aspecto de una mano.
Aspecto del cursor en modo pan (cuando es posible iniciar el pan y cuando no)
Como puede verse el cursor nos indicará si estamos sobre una zona en la que es posible
iniciar un desplazamiento de la ventana de visualización o si no (típicamente por encontrarnos fuera
de la zona de dibujo). Para iniciar un desplazamiento hay que hacer clic con el botón izquierdo del
ratón sobre el punto del dibujo que queremos usar de ancla y, sin soltar el botón, mover el ratón hasta
