PowerStudio
8 Manual de Instrucciones
1.2.- Cliente Java
El cliente es el encargado de visualizar toda la información generada por el motor de
comunicaciones y editor de recursos. El cliente es un programa independiente de la plataforma ya que
está implementado en Java y, por tanto, puede ejecutarse en diversos entornos siempre que se halle
instalada la Máquina Virtual de Java en su versión 1.6.0 o superior. Así, podremos ejecutar el cliente
en entornos Windows, Linux, Unix, Mac OS/X, etc.
El cliente Java puede ejecutarse tanto como aplicación local (AppletScada.jar) como en forma de
Applet embebido en una página web descargable directamente desde la dirección en la que se
encuentre instalado el motor. En este último caso pueden usarse los navegadores Internet Explorer
(versión 6.0 o superior), Mozilla Firefox (versión 1.5 o superior), Opera (versión 9 o superior) y
Netscape Browser (versión 8 o superior). Es posible, no obstante, que el cliente funcione en otros
navegadores o en versiones anteriores de los navegadores soportados oficialmente.
El cliente está diseñado bajo una filosofía parecida a la de un navegador web. Esto significa que
el programa gestiona una sería de vistas (lo que serían páginas web en un navegador), manteniendo
una lista de las mismas y permitiendo el acceso a las mismas de diversas maneras.

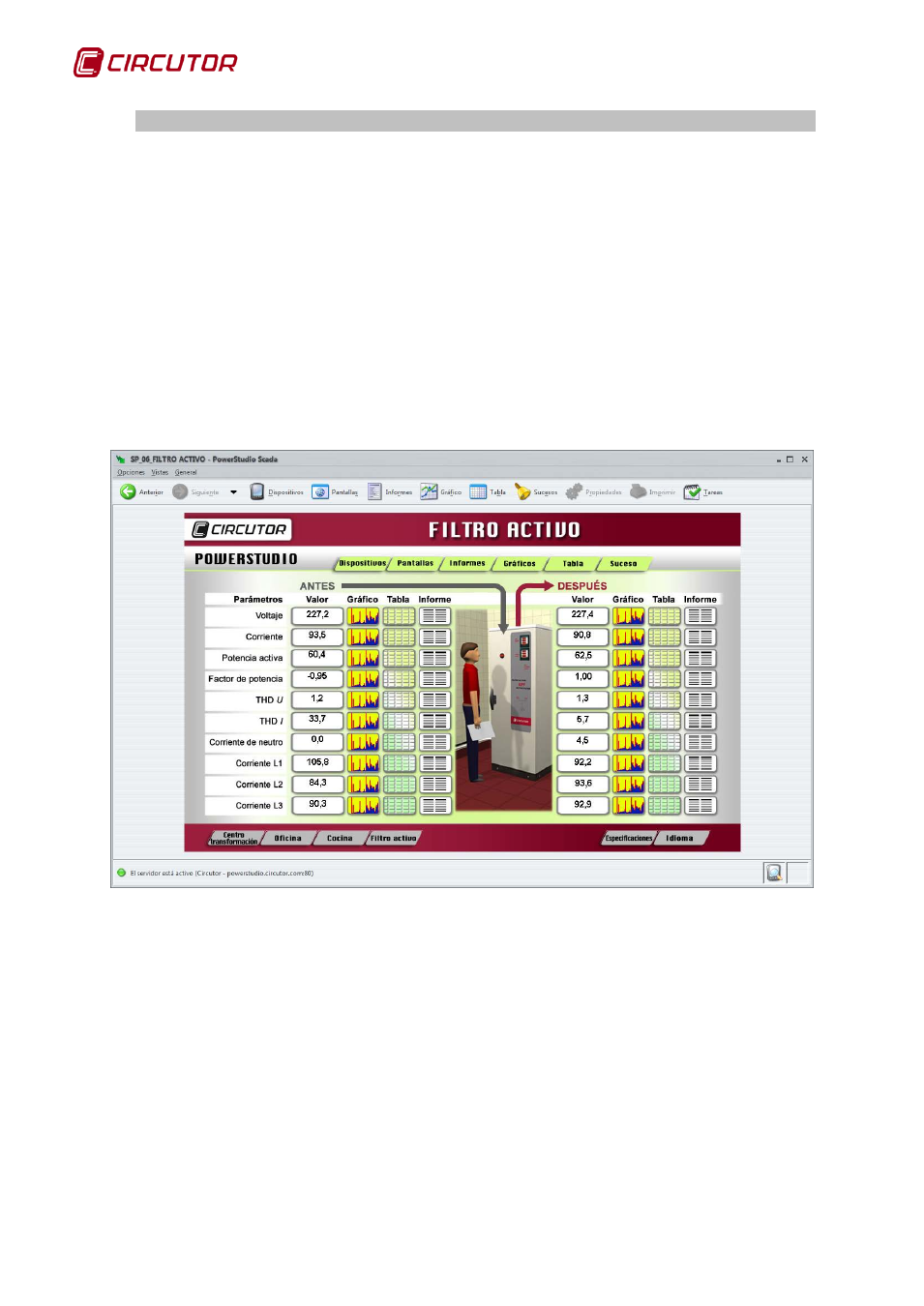

Cliente Java con una pantalla scada como vista activa
Como puede observarse en la imagen anterior, el cliente consta principalmente de cuatro
zonas diferenciadas, la barra de menús, arriba del todo, la barra de herramientas, debajo de la
anterior, la vista activa, en el centro y la barra de estado, en la parte inferior. En el título de la ventana
podrá leerse el nombre de la vista que está visualizándose en cada momento.
La barra de menús contiene todas las opciones disponibles en el cliente, la navegación a
través de las vistas, el acceso directo a las mismas, las opciones generales, etc. La barra de
herramientas contiene el acceso rápido y directo a las opciones más importantes en cada momento.
La vista actual contiene la visualización del recurso activo en ese instante, ya sea una pantalla scada,
un informe, el estado de los dispositivos, etc. La barra de estado contiene información general relativa
a la aplicación, indicando el estado de las comunicaciones con el servidor, el estado de las
comunicaciones con los equipos, los sucesos activos, etc.
