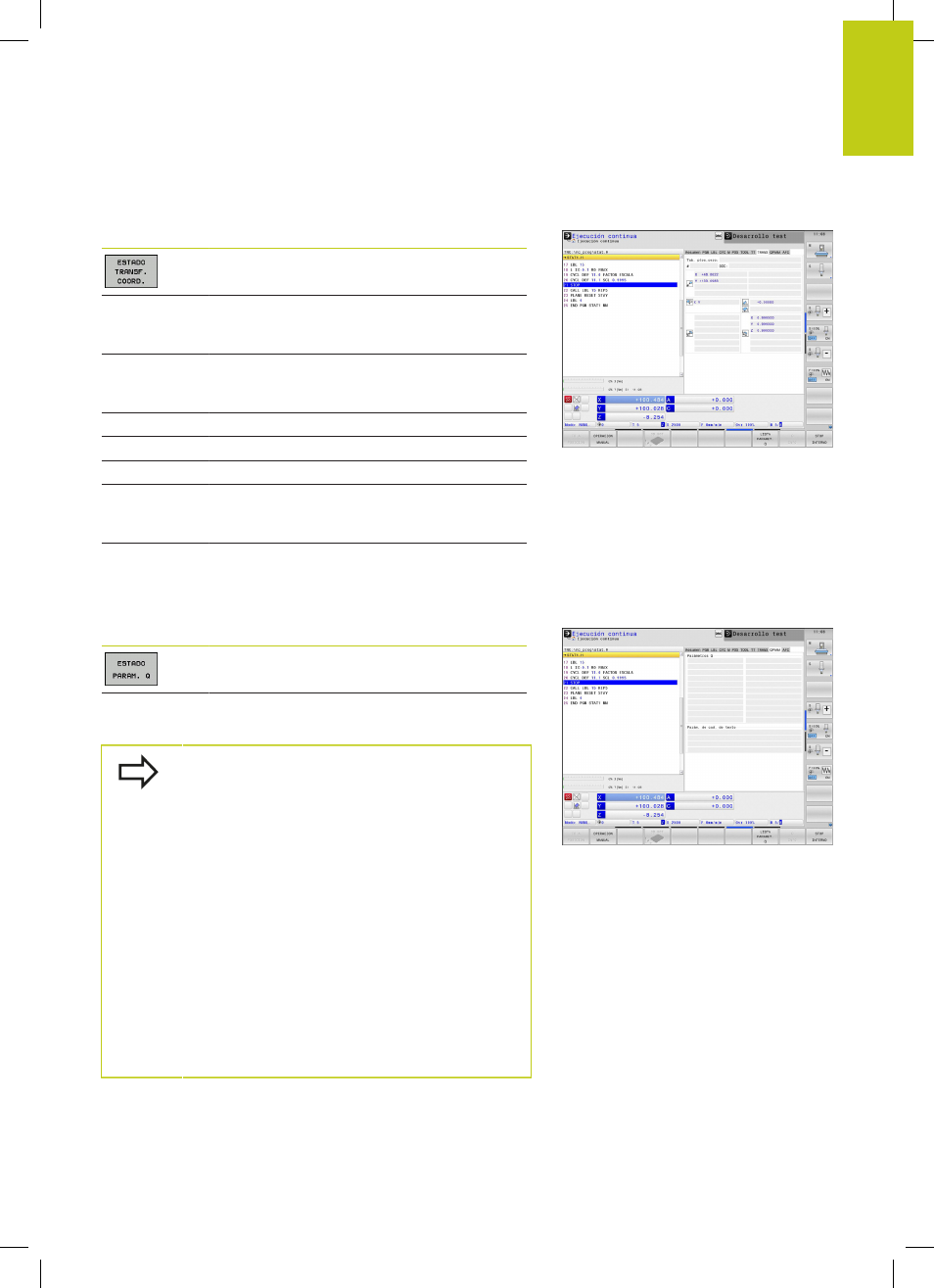

Visualizaciones del estado 2.4
2
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
83
Cálculo de coordenadas (solapa TRANS)
Softkey Significado
Nombre de la tabla de puntos cero activa
Número del punto cero activo (
#), comentario
de la fila activa del número del punto cero
activo (
DOC) del ciclo 7
Desplazamiento del punto cero activado (ciclo
7); el TNC muestra un desplazamiento del
punto cero activado hasta en 8 ejes
Ejes reflejados (ciclo 8)
Giro básico activo
Angulo de giro activo (ciclo 10)
Factor/es de escala activado/s (ciclos 11 / 26);
el TNC muestra un factor de escala activado
hasta en 6 ejes
Punto central de la escala activada
Véase Modo de Empleo, ciclos para la traslación de coordenadas.
Mostrar parámetro Q (pestaña QPARA)
Softkey Significado
Visualización de los valores actuales de los
parámetros Q definidos
Visualización de las cadenas de caracteres de
los parámetros String definidos
Pulsar la Softkey LISTA DE PARAMETROS Q. El
TNC abre una ventana de superposición. Definir
para cada tipo de parámetro (Q, QL, QR, QS) los
números de parámetros que se desea controlar.
Los parámetros Q individuales se separan con una
coma, los parámetros Q consecutivos se unen
con un guión, p. ej., 1,3,200-208. El campo de
introducción por cada tipo de parámetro comprende
132 caracteres.
La visualización en la pestaña
QPARA contiene
siempre ocho decimales. El resultado de
Q1 = COS 89.999 lo indica el control numérico
por ejemplo como 0.00001745. Los valores muy
grandes o los muy pequeños los indica el control
numérico en forma exponencial. El resultado de
Q1 = COS 89.999 * 0.001 lo indica el control
numérico como +1.74532925e-08, correspondiendo
e-08 al factor 10
-8 .
