Programar: Aceptación de datos de ficheros CAD
7.1 Subdivisión de la pantalla Visor CAD y convertidor DXF
7
258
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
7.1 Subdivisión de la pantalla Visor CAD
y convertidor DXF
Subdivisión de la pantalla Visor CAD y convertidor
DXF
Si se abre el visor CAD o el convertidor DXF , se dispone de la
siguiente subdivisión de pantalla:

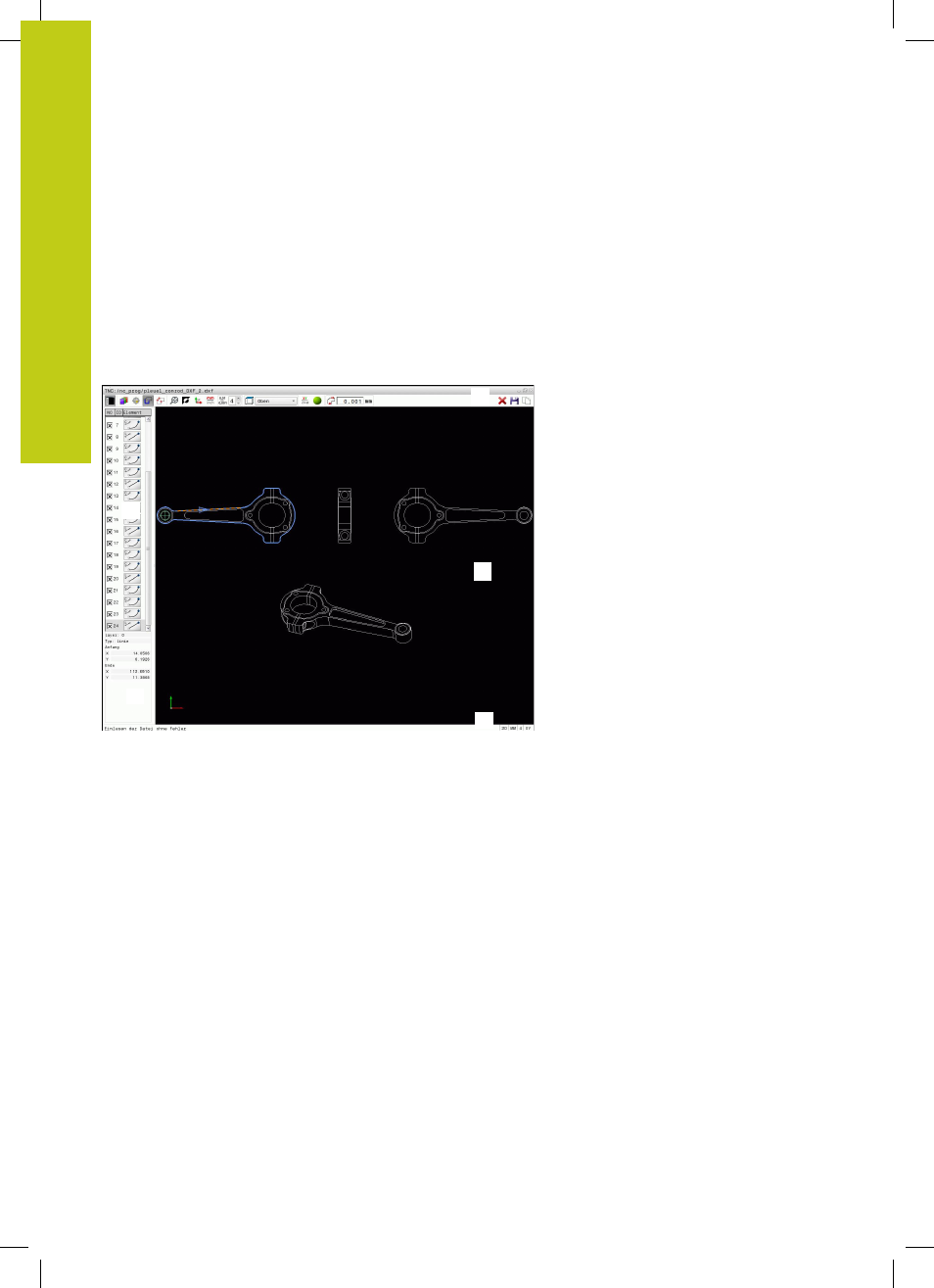

Visualización en pantalla
1
2
5
4
3
1 Línea superior
2 Ventana de gráficos
3 Ventana de visualización de listas
4 Ventana de información de elementos
5 Línea a pie de pantalla
