Funciones básicas (opción #50) 14.2
14
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
497

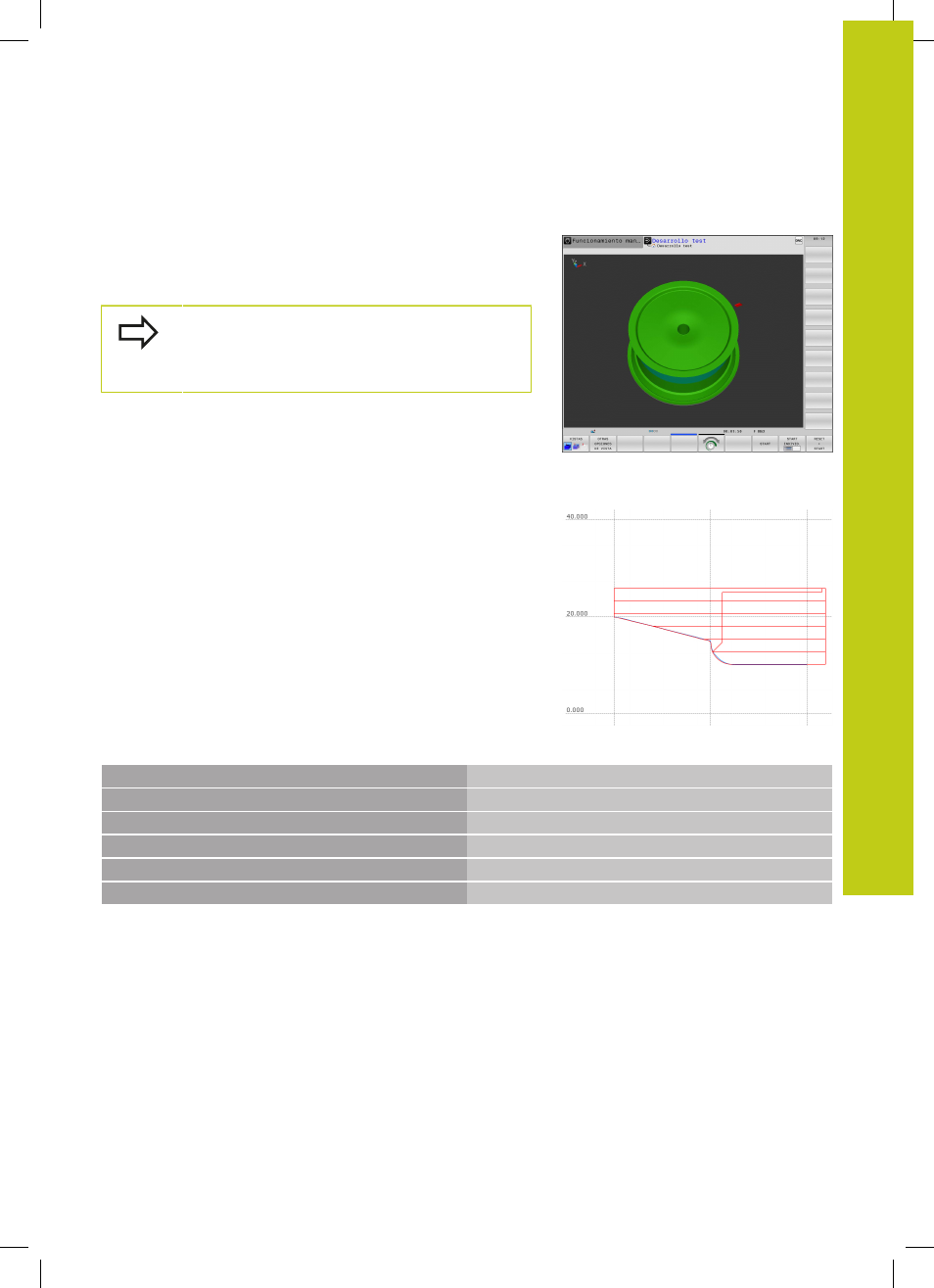

Presentación gráfica del mecanizado por torneado
Los mecanizados de torneado se pueden simular en el modo de
funcionamiento
Test de programa. La condición para ello es una
definición de la pieza en bruto apropiada para el mecanizado de
torneado y opción #20.
Los tiempos de mecanizado indicados de programas
con Mecanizados de fresado/torneado en la
simulación no se corresponden con los tiempos de
mecanizado reales.
Representación gráfica en el modo de funcionamiento
Programar
Los mecanizados de torneado también se pueden simular
gráficamente con el gráfico de lineas en el modo de
funcionamiento
Programar . Para la representación de los
movimientos de desplazamiento en el modo de giro en modo de
funcionamiento
Programar se cambia la vista con la ayuda de las
Softkeys, ver "Realizar el gráfico de programación para un programa
ya existente", página 153.
Durante el torneado, la disposición estándar de los ejes es que las
coordenadas X describen el diámetro de la pieza y las coordenadas
Z las posiciones longitudinales.
Asimismo, si el torneado tiene lugar en un plano bidimensional
(coordenadas X y Z), en una pieza en bruto rectangular deben
programarse los valores Y en la definición de la pieza en bruto.
Sintaxis NC
0 BEGIN PGM ABSATZ MM
1 BLK FORM 0.1Y X+0 Y-1 Z-50
Definición de bloque
2 BLK FORM 0.2 X+87 Y+1 Z+2
3 TOOL CALL 12
Llamada a la herramienta
4 M140 MB MAX
Retirar la herramienta
5 FUNCTION MODE TURN
Activar el modo de torneado
