Funciones angulares 9.4
9
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
307
9.4 Funciones angulares

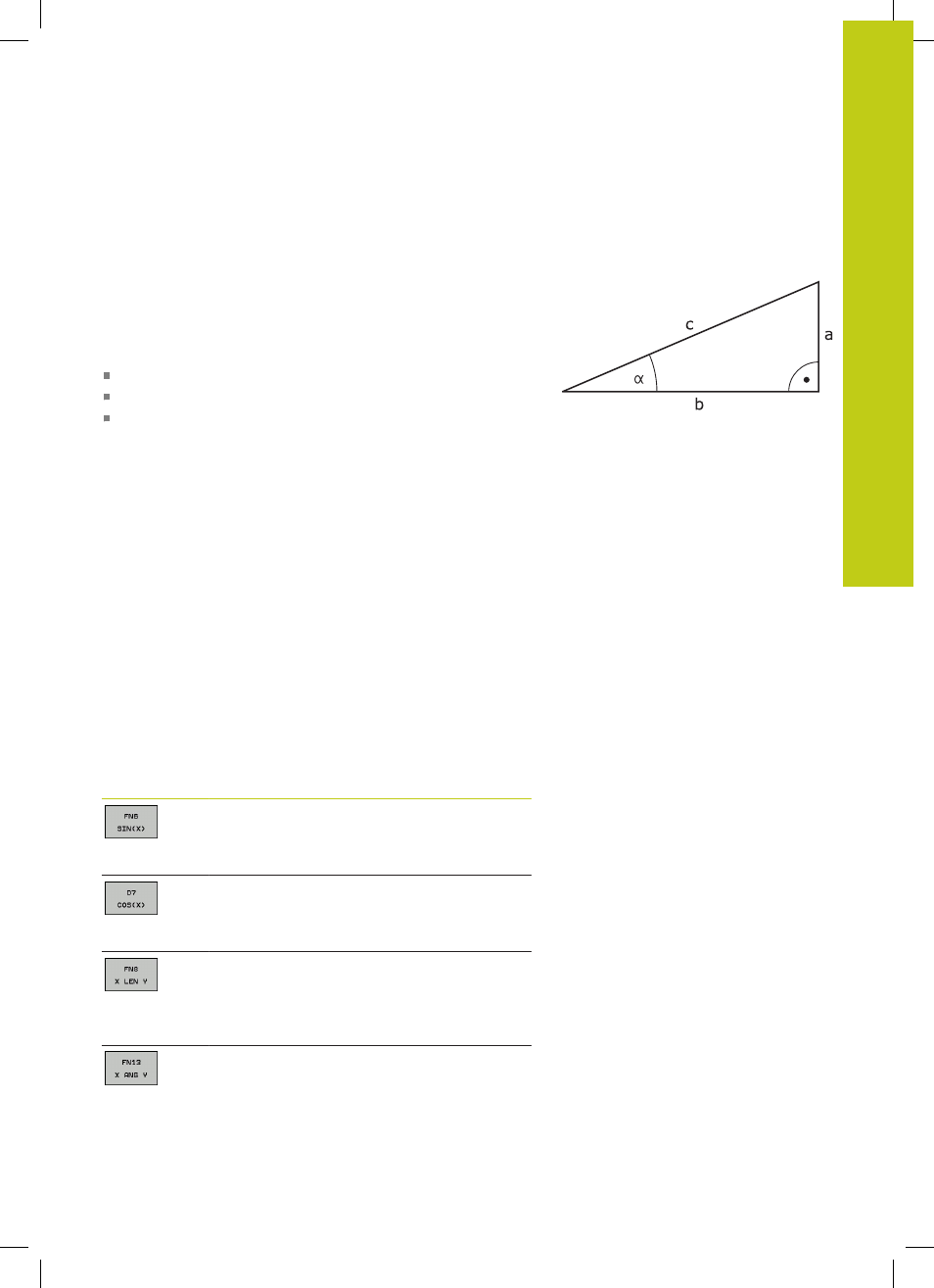

Definiciones
Seno: sen
α = a / c
Coseno: cos
α = b / c
Tangente: Tan
α = a / b = sen α / cos α
Siendo
c la hipotenusa o lado opuesto al ángulo recto
a la cara opuesta al ángulo
α
b el tercer lado
El TNC calcula el ángulo mediante la tangente:
α = arctan (a / b) = arctan (sen α / cos α)
Ejemplo:
a = 25 mm
b = 50 mm
α arctan (a / b) = arctan 0,5 = 26,57°
Además se tiene:
a² + b² = c² (mit a² = a x a)
c =
√ (a
2 + b 2 )
Programación de funciones trigonométricas
Las funciones trigonométricas aparecen cuando se pulsa la
Softkey
FUNCIONES TRIGONOM.. El TNC muestra las Softkeys que
aparecen en la tabla de la parte inferior.
Softkey Función
FN 6: SENO
p. ej.
FN 6: Q20 = SIN-Q5
Determinar el seno de un ángulo en grados (°)
y asignar
FN 7: COSENO
p. ej.
FN 7: Q21 = COS-Q5
Determinar el coseno de un ángulo en grados
(°) y asignar
FN 8: RAÍZ CUADRADA DE UNA SUMA DE
CUADRADOS
p. ej.
FN 8: Q10 = +5 LEN +4
Formar la longitud a partir de dos valores y
asignar
FN 13: ÁNGULO
p. ej.
FN 13: Q20 = +25 ANG-Q1
Determinar el ángulo con arctan a partir de
dos lados o sen y cos del ángulo (0 < ángulo <
360°) y asignar
